智慧水利解决方案

山洪灾害监测预警系统设计方案

时间:2021-04-23 作者: 浏览次数:2021次

山洪灾害的防治需坚持“以防为主,防治结合”、“以非工程措施为主,非工程措施与工程措施相结合”的原则。建设山洪灾害监测预警系统是及时规避风险、避免或减少山洪灾害导致的人员伤亡和财产损失的重要措施,是有效防御山洪灾害实施指挥决策和调度以及抢险救灾的保障,在山洪灾害防治中具有举足轻重的地位。

一、山洪灾害监测预警系统

山洪灾害监测预警系统主要包括水雨情监测系统和预警系统。

水雨情监测系统主要包括水雨情监测站网布设、信息采集、信息传输通信组网、设备设施配置等。山洪灾害防治信息及预警平台的水雨情监测信息汇集,以县级以上的自动遥测信息为主,群测群防水雨情监测信息以乡(镇)、村简易观测信息为主。根据我国山洪灾害范围广、成因复杂的特点,要加密现有水文气象部门的监测站网,以控制水雨情,及时发布预警信息。

山洪灾害预警系统由基于平台的山洪灾害防御预警系统和山洪灾害群测群防预警系统组成。基于平台的山洪灾害防御预警系统中的山洪灾害防治信息汇集及预警平台是该预警系统数据信息处理和服务的核心,主要由信息汇集子系统、信息查询子系统、计算机网络子系统和数据库子系统组成;基于平台的山洪灾害防御预警系统主要由信息汇集子系统、信息查询子系统、预报决策子系统和预警子系统组成,以获取实时水雨情信息,及时制作、发布山洪灾害预报警报。

山洪灾害防御预警系统具有水雨情报汛、气象及水雨情信息查询、预报决策、预警、政务文档制作和发布、综合材料生成、值班管理等功能,并预留泥石流、滑坡灾害防治信息接口。群测群防预警系统包括预警发布及程序、预警方式、警报传输和信息反馈通信网、警报器设置等;预警信息、预警方式、预警信号等应根据各地的具体条件因地制宜地确定,预警方式、预警信号应简便,且易于被老百姓接受。

二、水雨情监测系统:

水雨情监测系统监测项目主要包括降雨量、水位。站类主要包括雨量站、水位站。雨量站监测雨量信息,水位站监测的信息主要包括雨量和水位。根据山洪灾害预警的需要和各地的建站条件,考虑山洪灾害易发区地形复杂、降雨分布不均、群众居住分散、地方经济发展不均衡等实际情况,水雨情监测站可建成简易监测站、人工监测站和自动监测站。

(1)简易监测站

在山洪灾害防治区内的村、组设立简易监测站,因地制宜配置简易的雨量、水位观测设施,采用直观、可行的观测方法进行水雨情信息的监测。利用本地区适用的传播方式进行信息的传输,达到群测群防的目的。

(2)人工监测站

对于无条件建设自动监测站,但拥有公用通信资源(程控电话、移动通信网)的地区,按照人工观测站的技术要求建立相应的水雨情人工监测站。采用人工观测和管理的模式,通过语音或通话报汛进行雨量、水位信息的采集和传输。

(3)自动监测雨量站

采用有人看管、无人值守的管理模式,配置相应的雨量、水位传感器,以及遥测终端及通信终端设备,实现水雨情信息的自动采集、传输。

自动监测雨量站以遥测终端为核心,配置翻斗式雨量传感器、通信终端、电源系统以及避雷系统,实现雨情信息的自动采集和自动传输。自动监测雨量站采用太阳能浮充蓄电池方式供电。


                                  自动监测雨量站设备组成结构示意图

自动监测雨量站应具有以下功能:

▸可定时或实时自动采集雨量参数,采样间隔可设定;

▸能按定时或事件自报方式通过主备式信道发送数据,当第一发送信道不通时,自动切换到第二信道发送(亦可采用单信道);

▸具有现地或远地编程能力,可设置参数,改变路径,读取数据;

▸可响应召测,接收来自测控中心的召测指令,根据指令要求将当前值、历史数值或将所有存贮的数据通过指定的信道或路径发送;

▸具有工况报告功能。

(4)自动监测水位站:

自动监测水位站以无人值守、有人看管的管理模式建设。自动监测水位站以数据采集终端为核心,实现水雨情信息的自动采集和远程传输。配置翻斗式雨量传感器、水位传感器、通信终端、太阳能浮充蓄电池电源系统、避雷设备。为实现人工观测水位及流量数据的自动传输,配置人工置数器。


自动监测水位站设备组成结构示意图

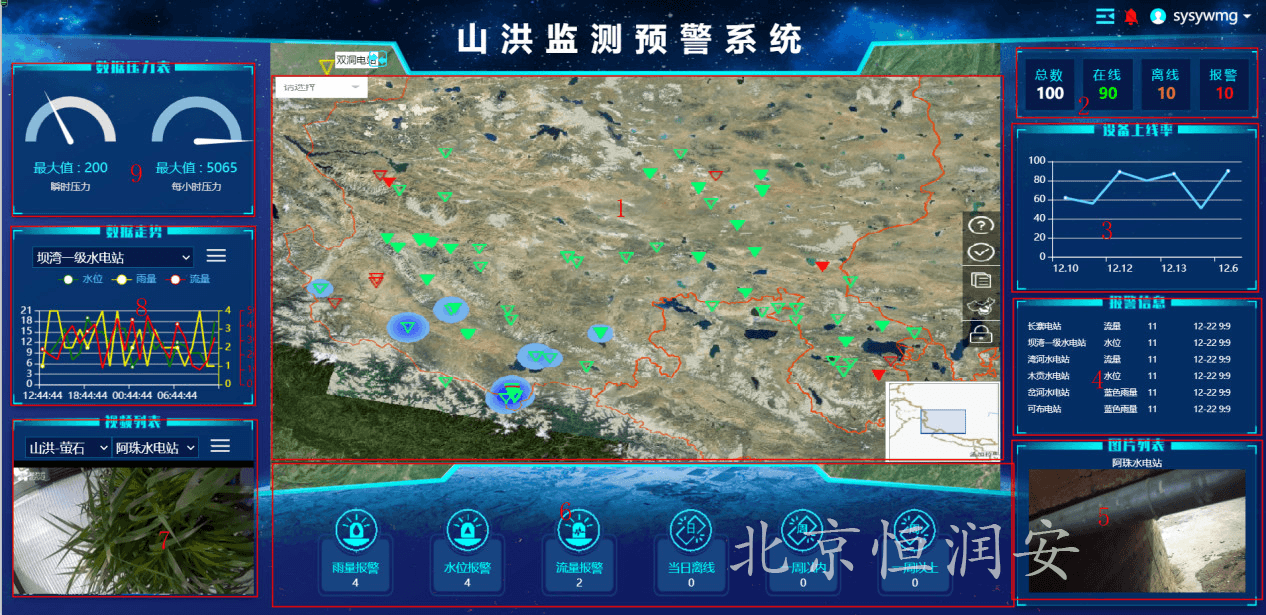

三、山洪监测预警系统

恒润安山洪监测预警系统是集灾害监测领域的物联网感知、传输、监测预警和应用于一体的智慧防灾解决方案。

系统特点:

▸集灾害监测领域的物联网感知、传输、监测预警和应用于一体的智慧防灾解决方案;

▸对实时水位、流量、雨量走势、网关工况、报警信息等要素实时视频监测并统计分析;

▸分析确定警戒雨量和危险雨量,超过警戒线及时预警,确保雨情及时检测到,预警信息及时发出;

▸为防灾减灾提供实时信息服务。
