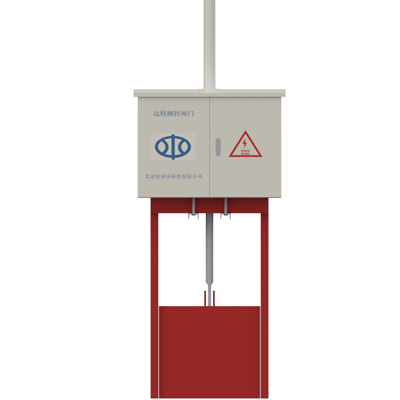

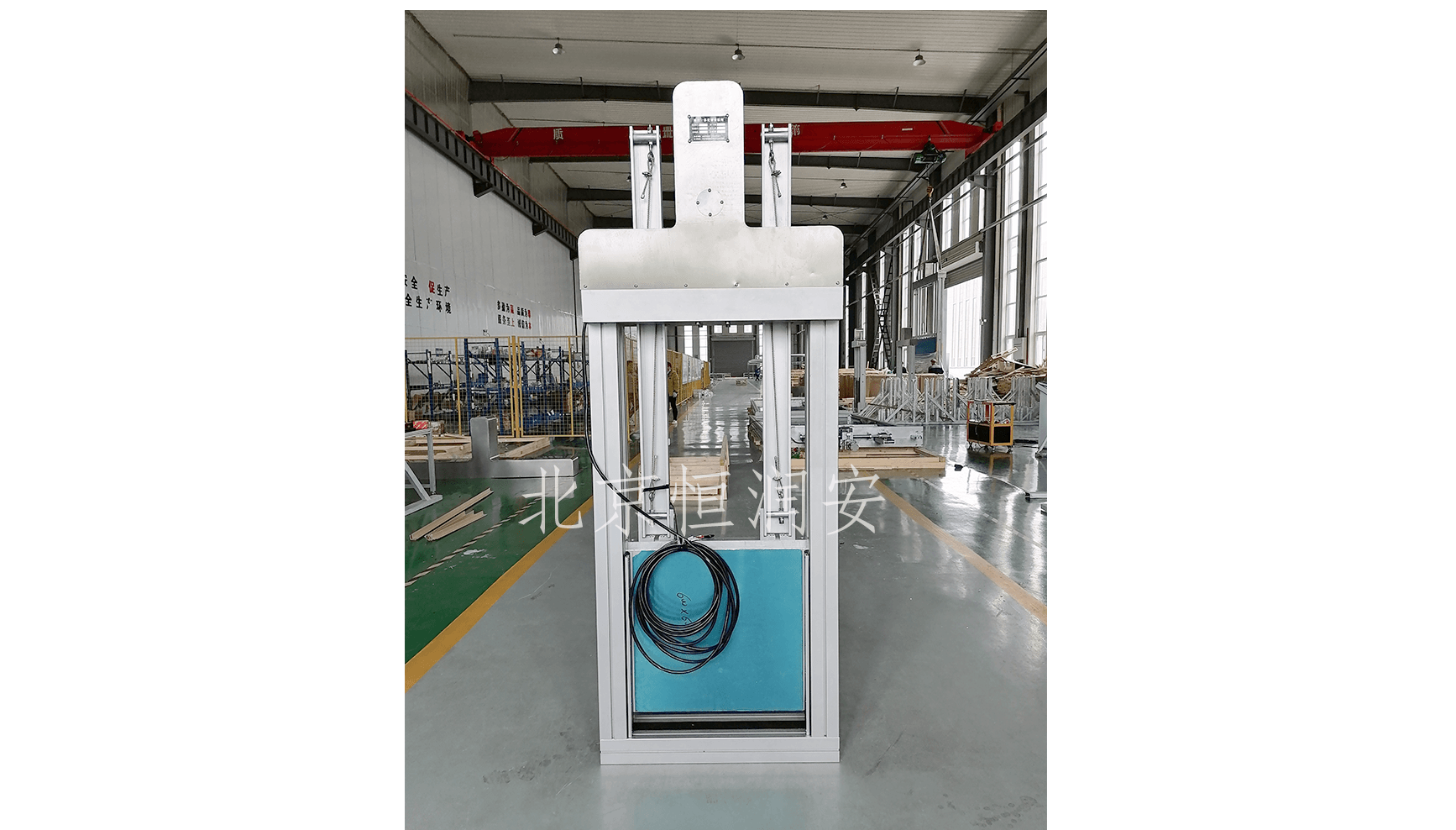

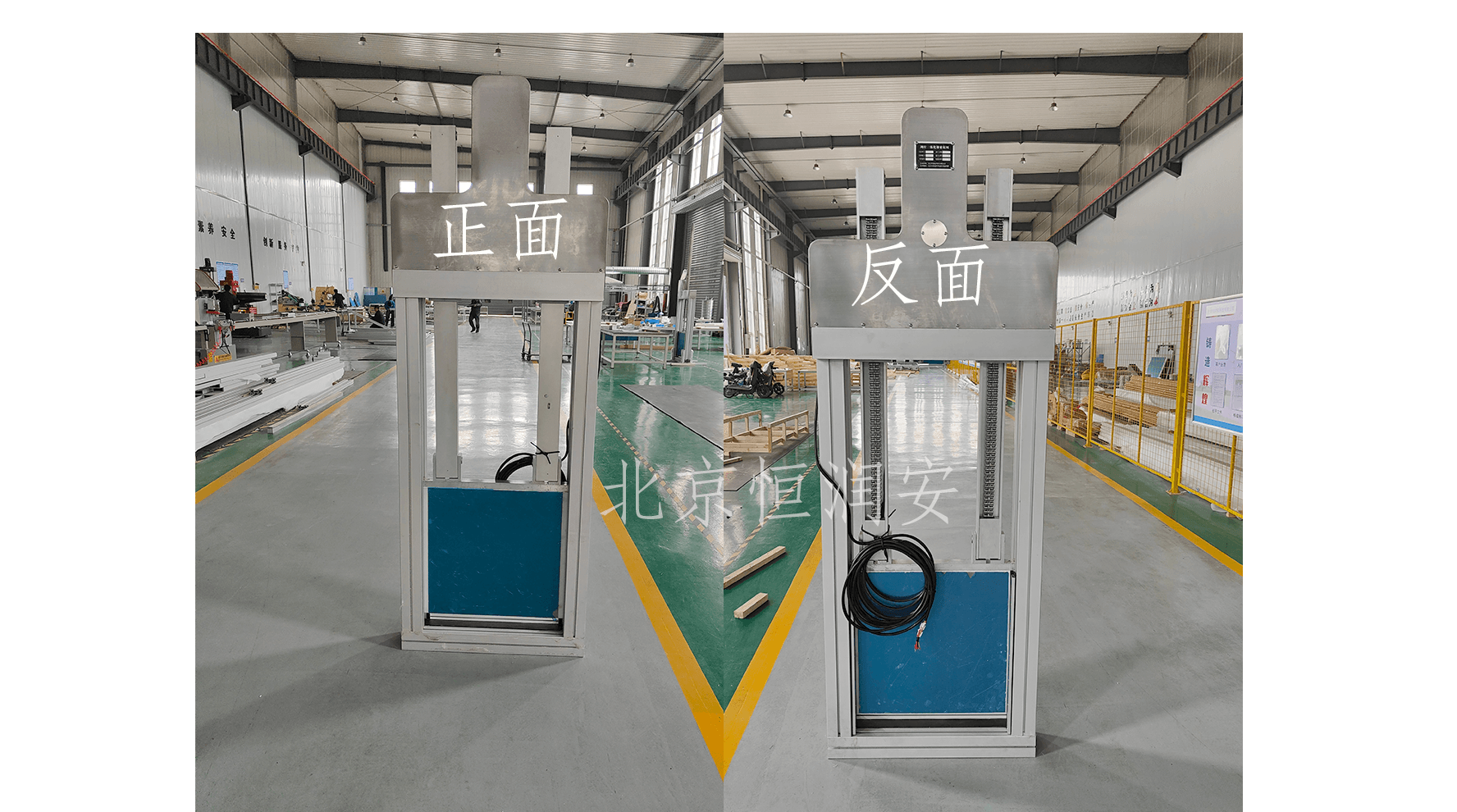

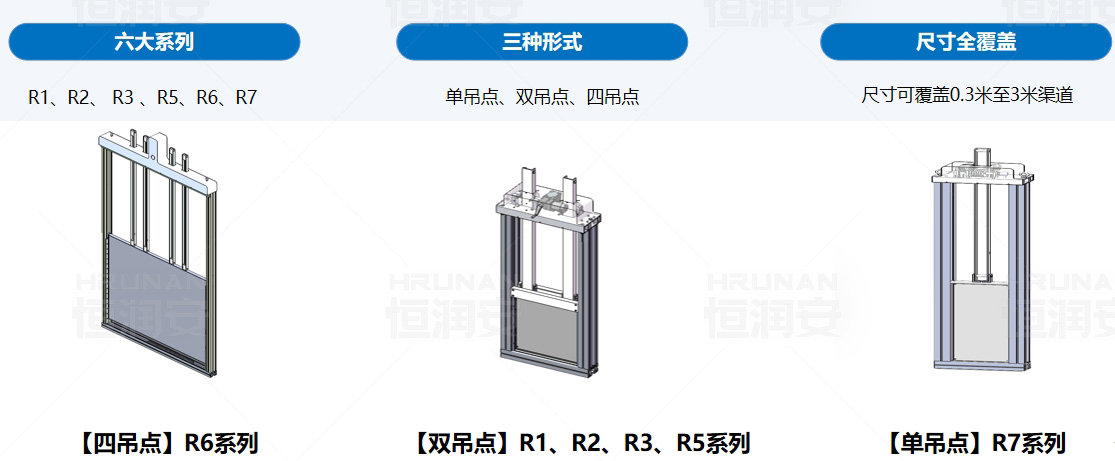

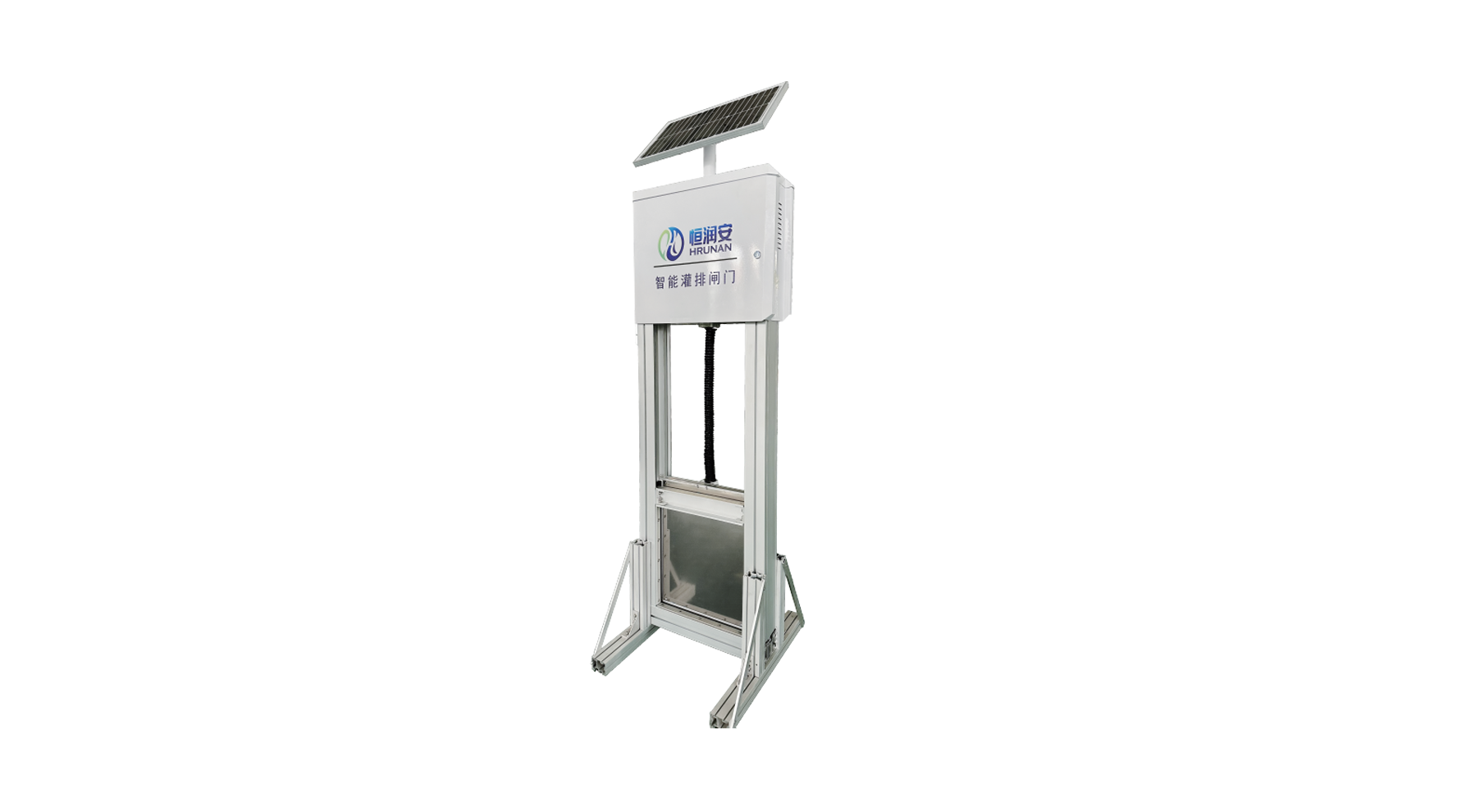

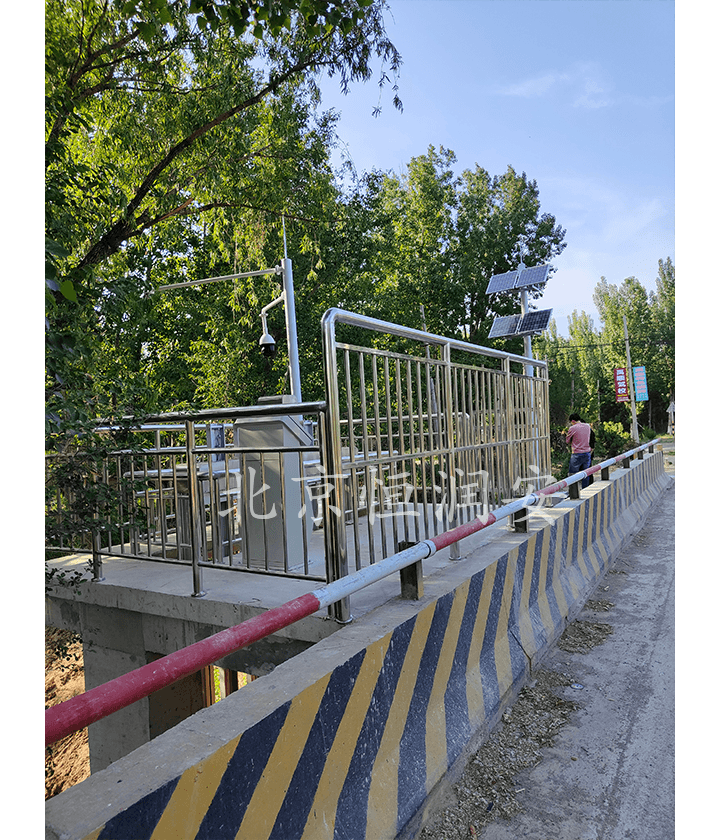

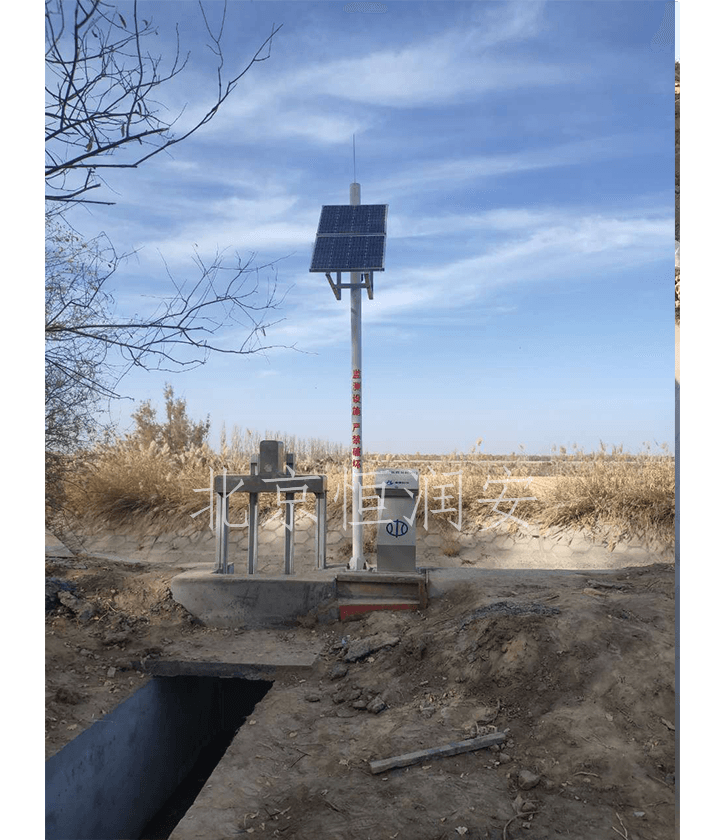

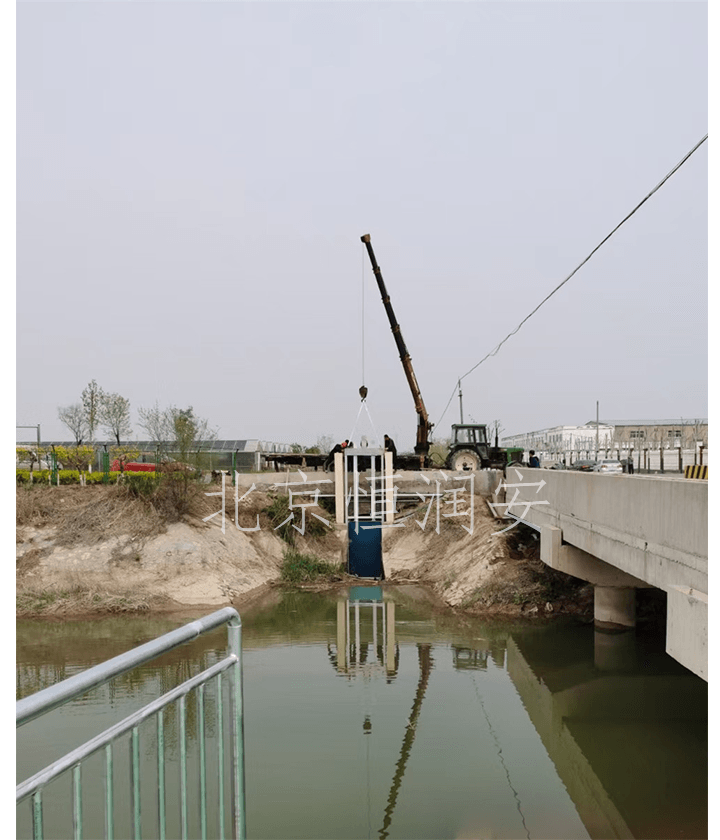

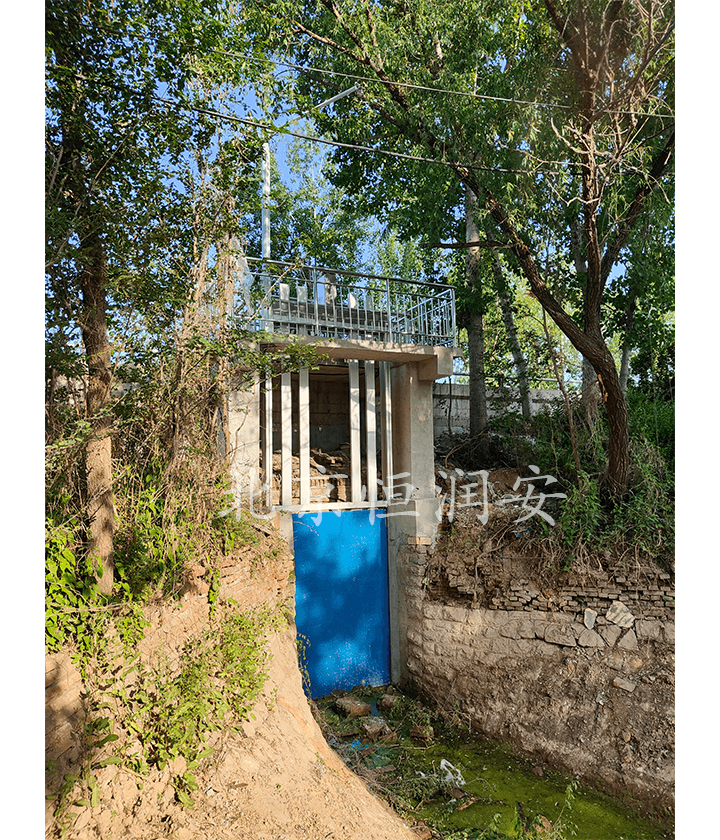

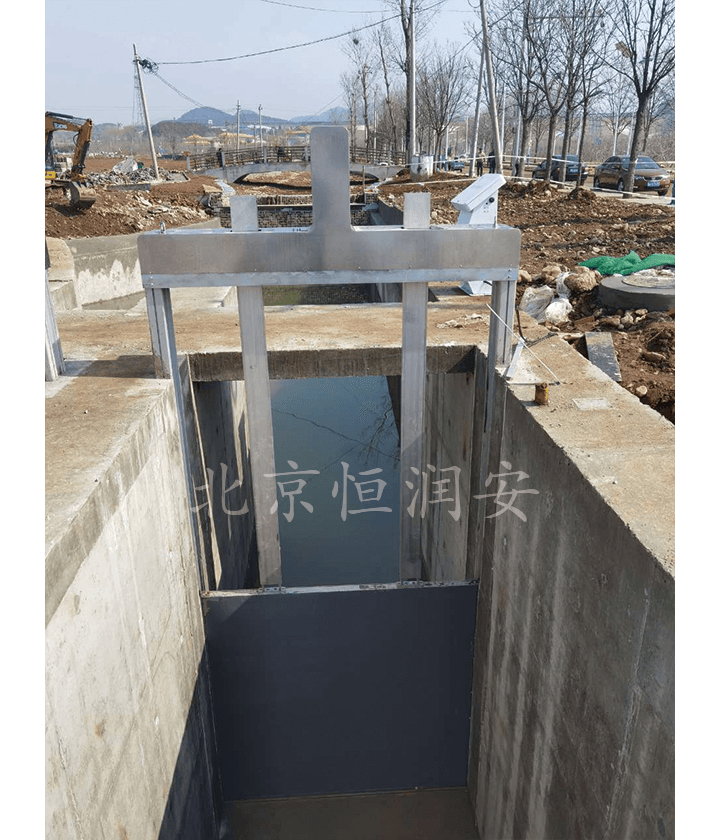

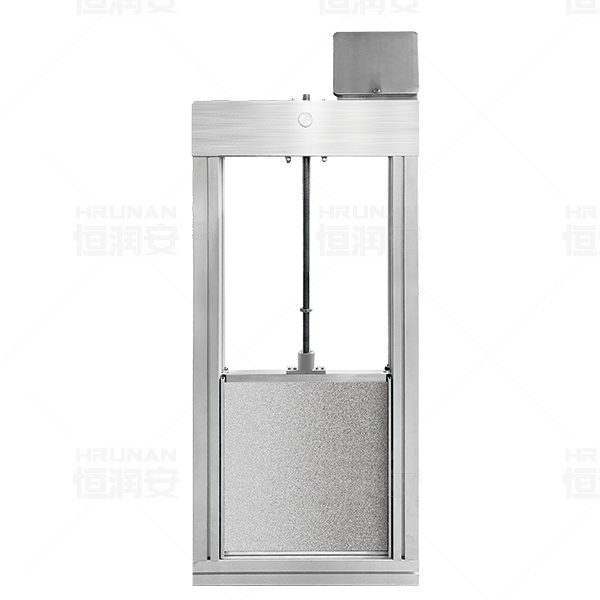

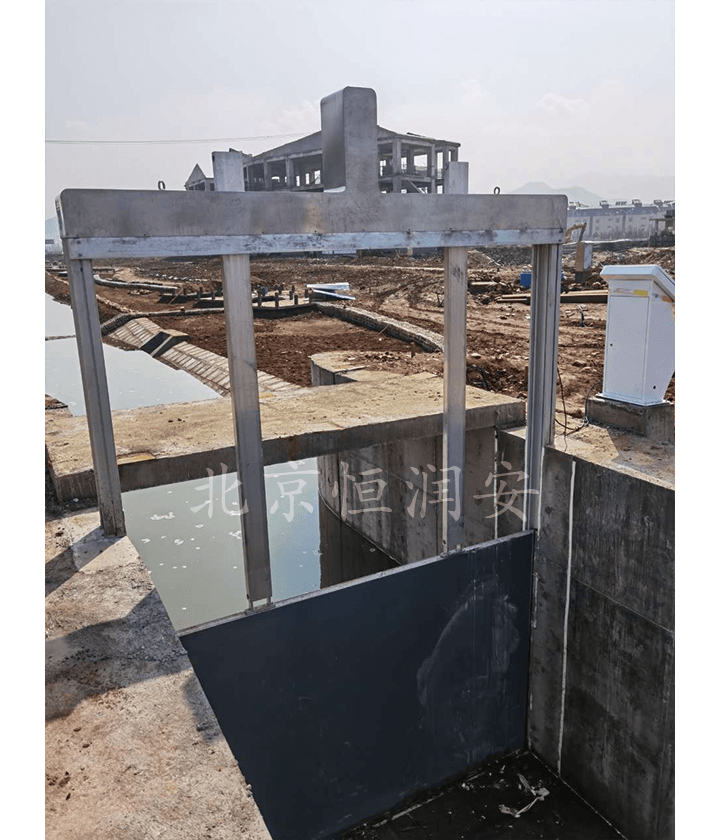

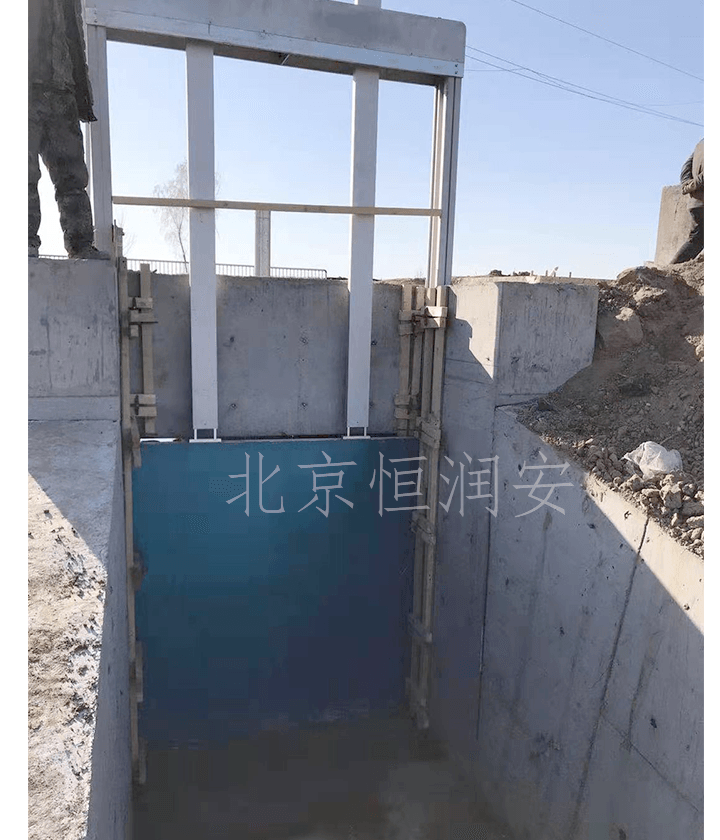

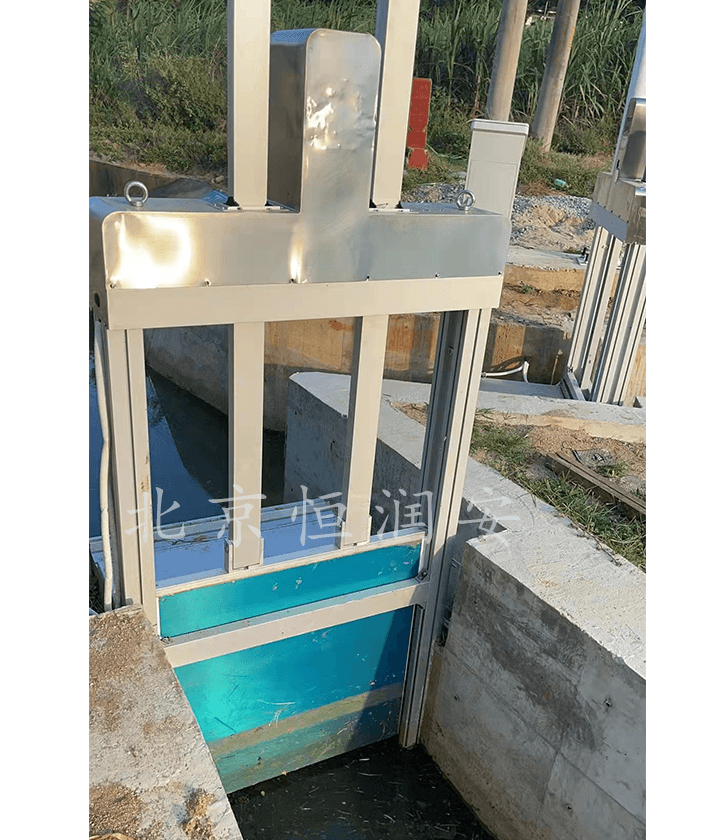

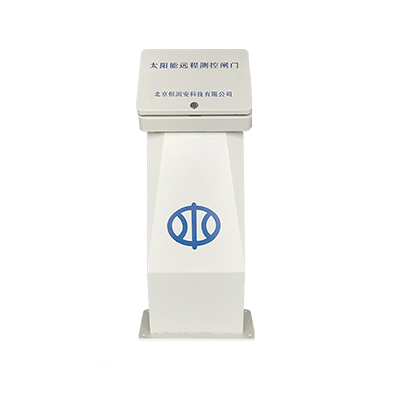

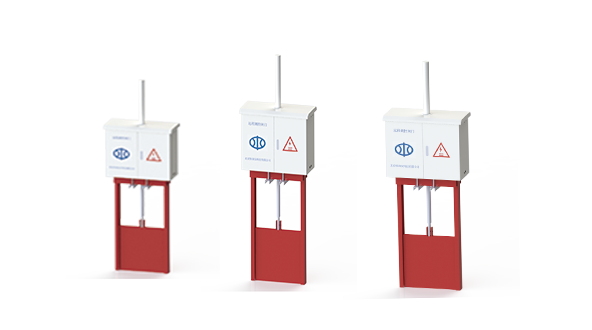

测控一体化双吊点钢索/链条板闸
闸板:宽度最大3000mm,高度最大2000mm

门框采用高强度铝合金精制 表面硬质阳极处理

强度高 耐候性强 低功耗 寿命长 安全可靠

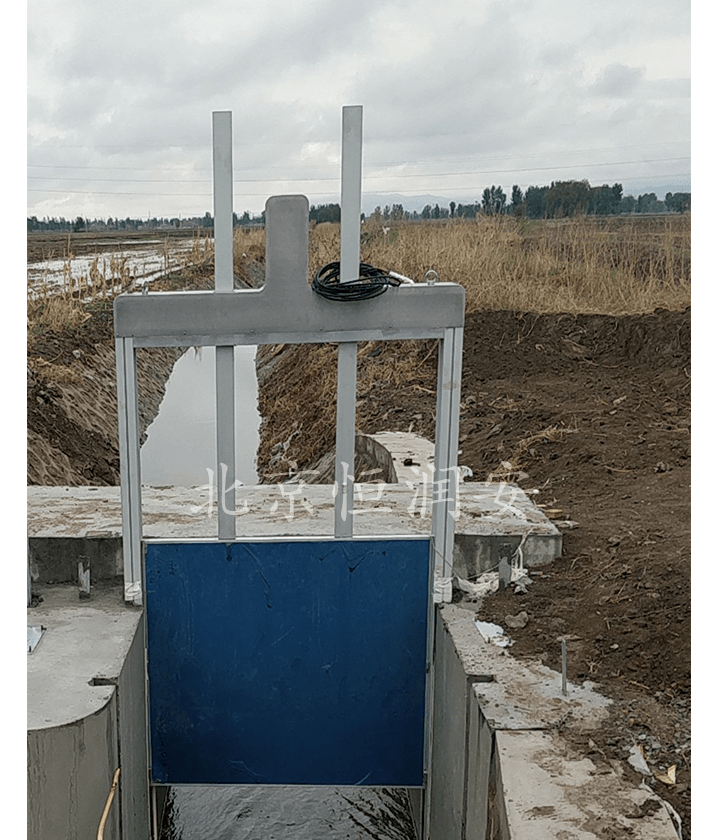

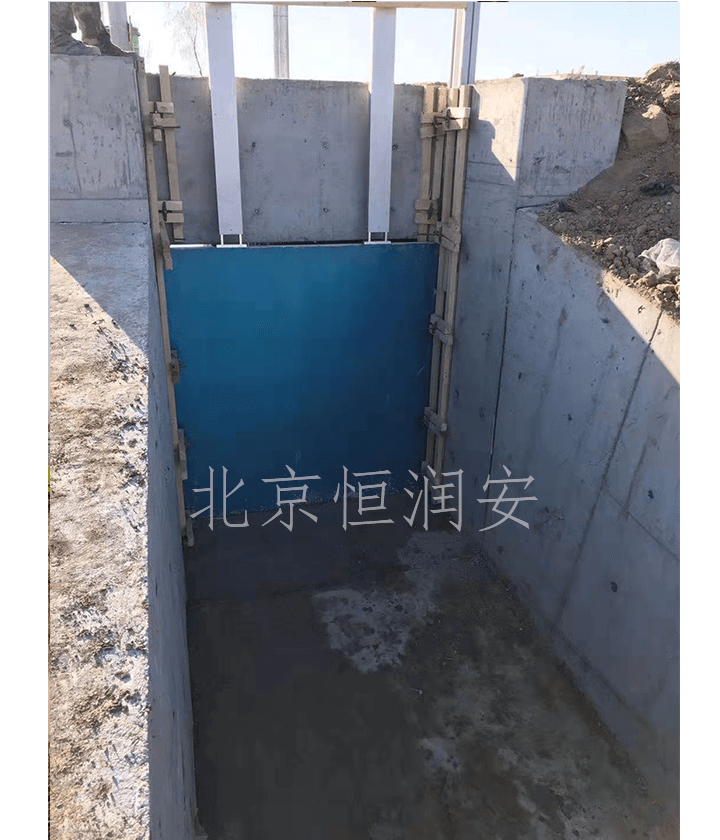

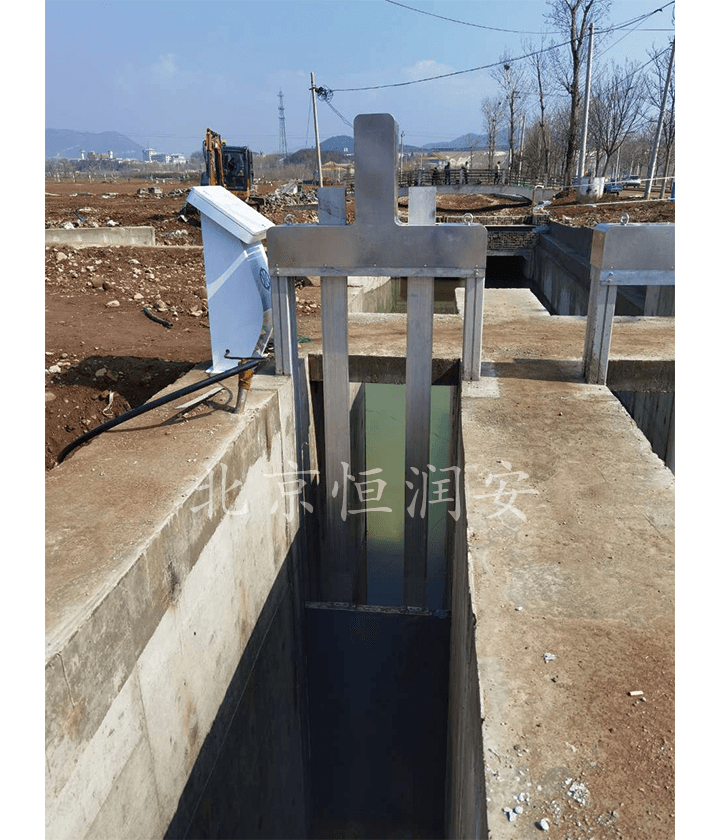

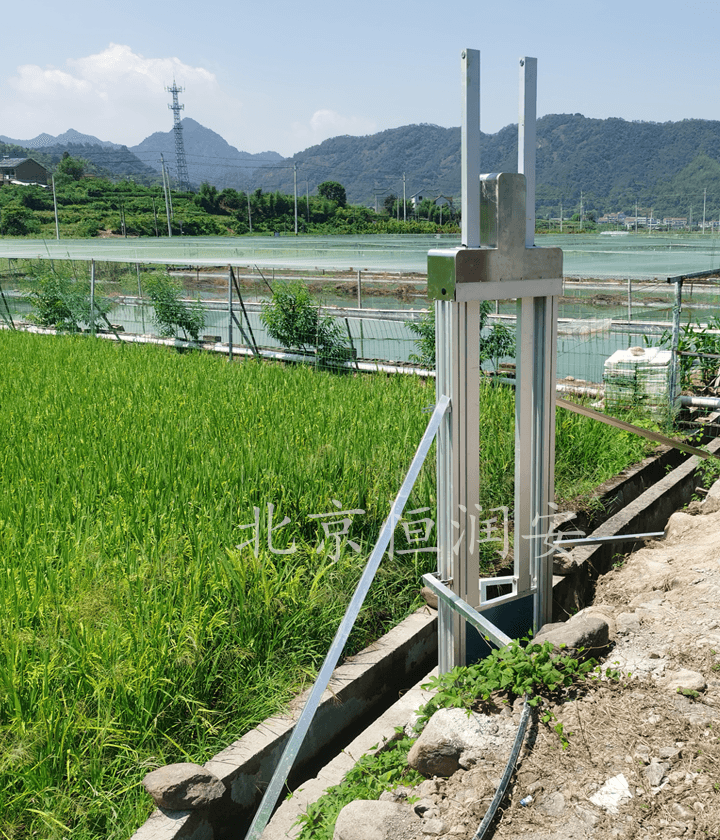

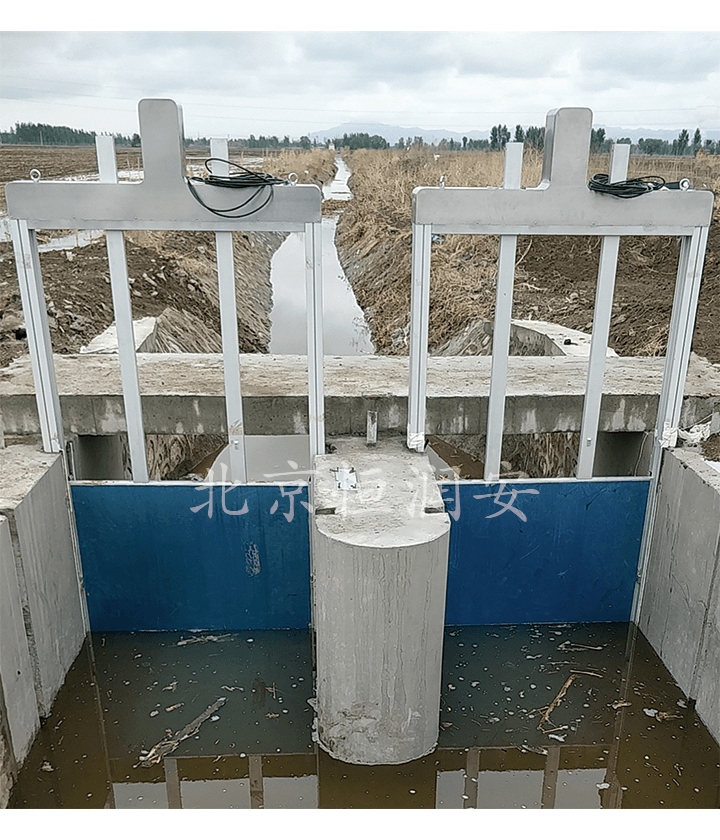

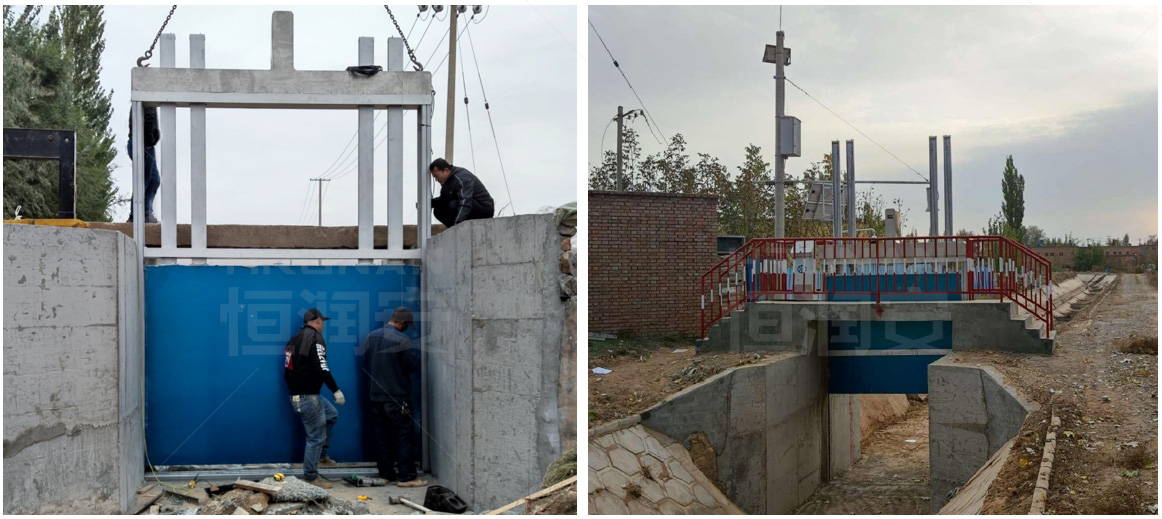

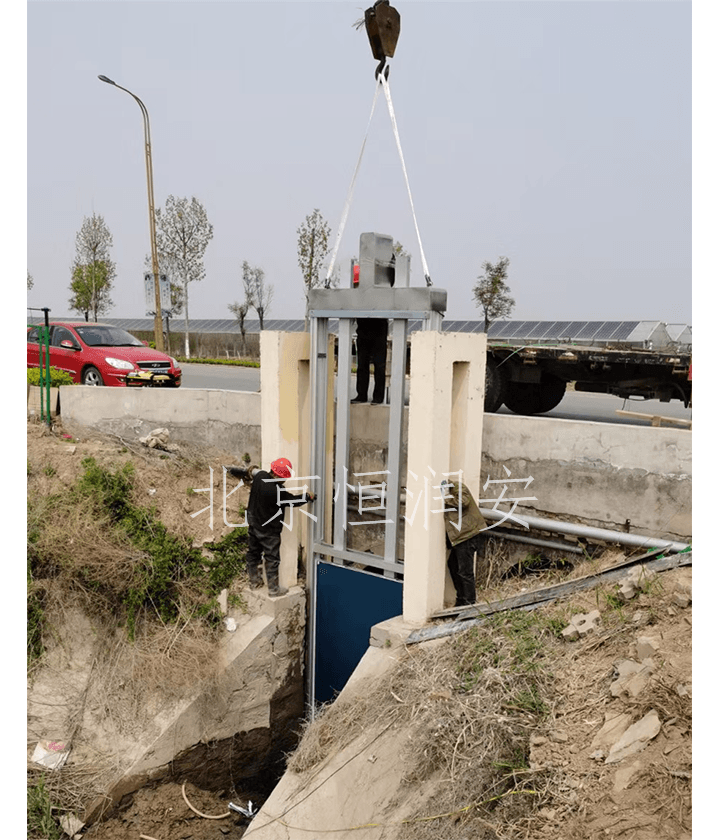

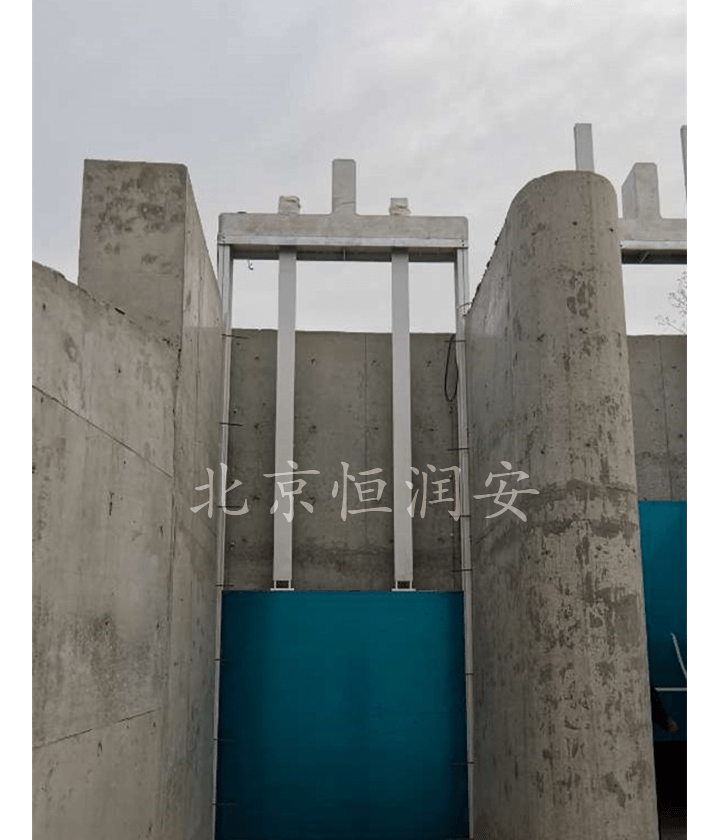

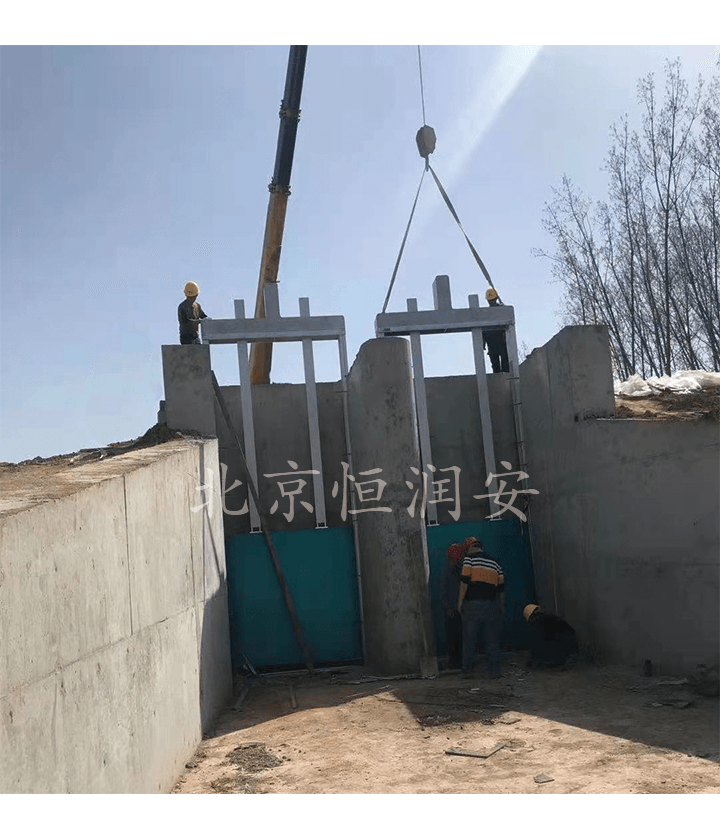

◐主要应用于干渠和支渠的分水闸

闸门框自主开模 闸板采蜂窝铝轻量化技术

不锈钢钢索启闭 兼容动态止水和静态止水

采用涡轮蜗杆式减速机 具有反向自锁功能

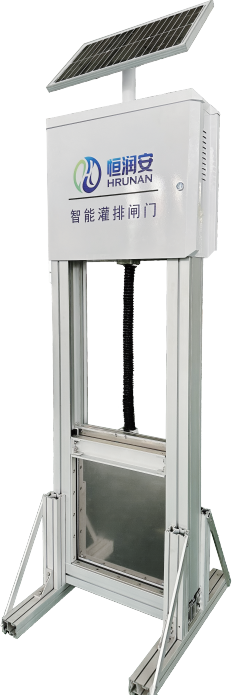

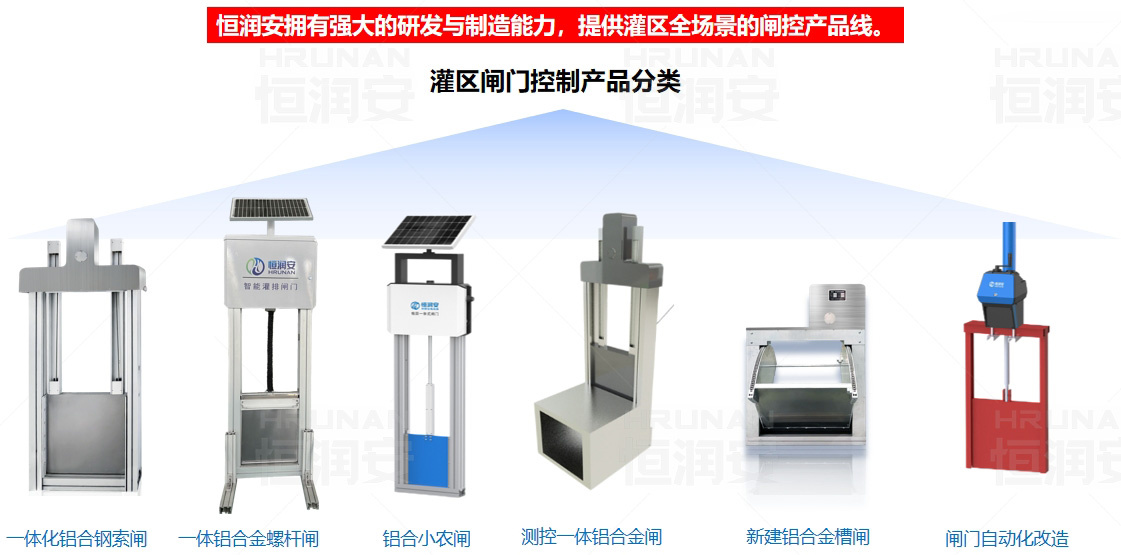

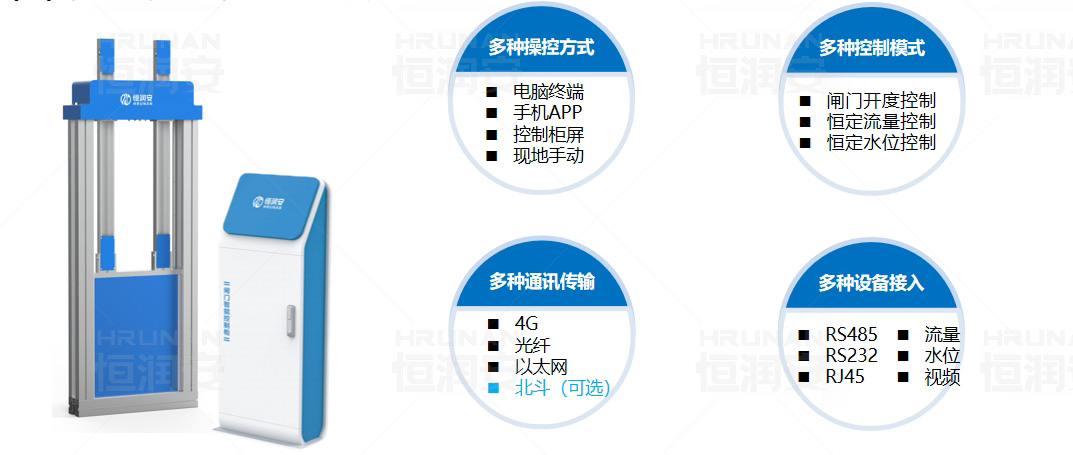

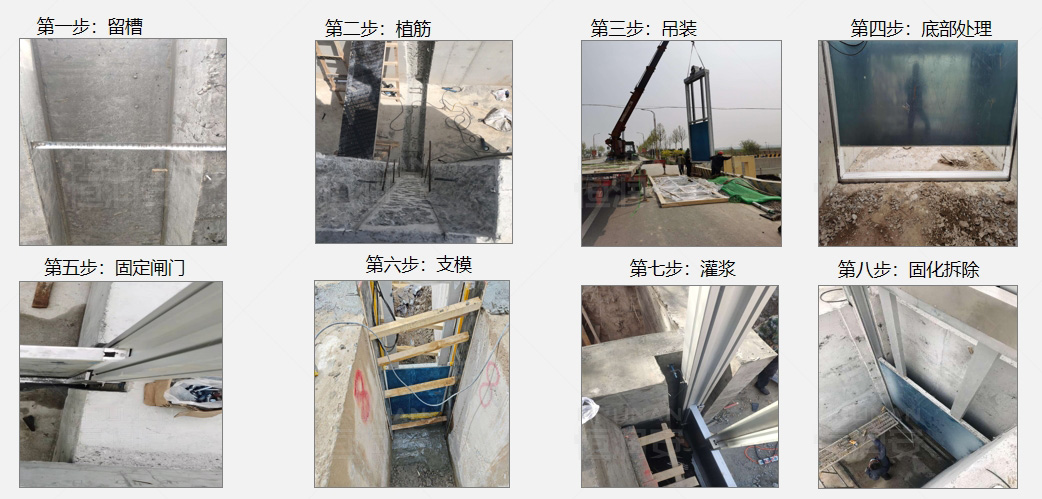

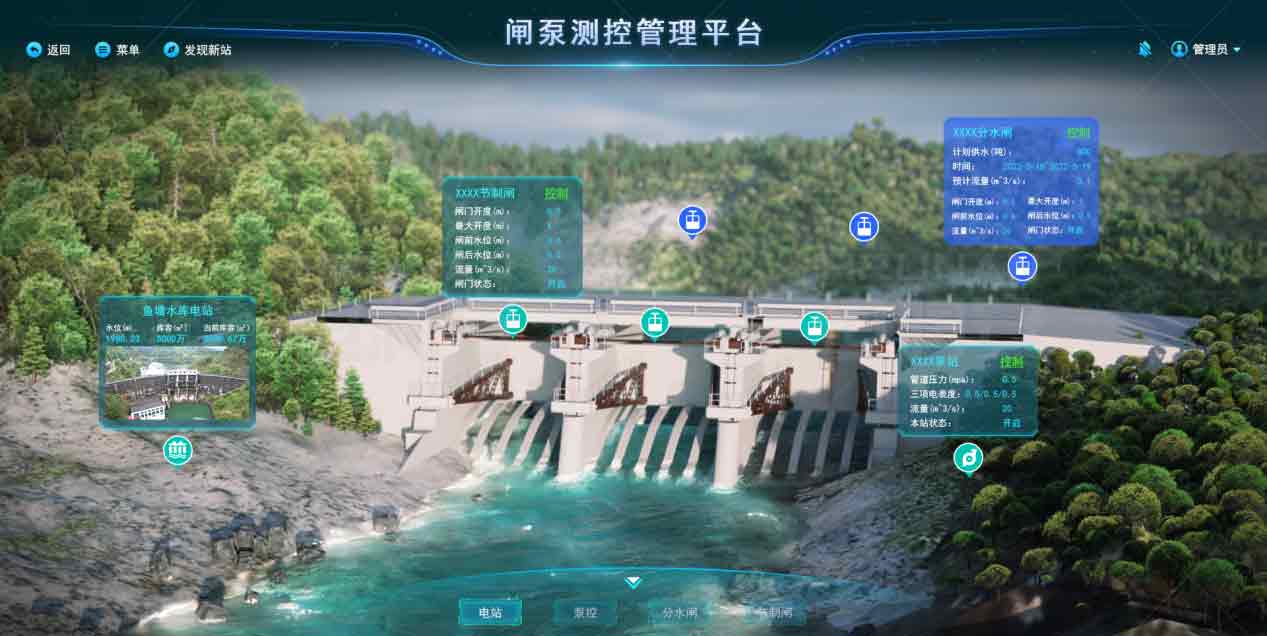

针对于灌区中支渠和斗渠的闸门,我公司自主研发设计了铝合金材质闸门,包含铝合金钢索闸门和铝合金链条闸门,具有寿命高、能耗低、环境适应性强、止水可靠、控制测量精准等特点,特别是钢索闸门有效解决了泥沙水质闸门易损的问题。

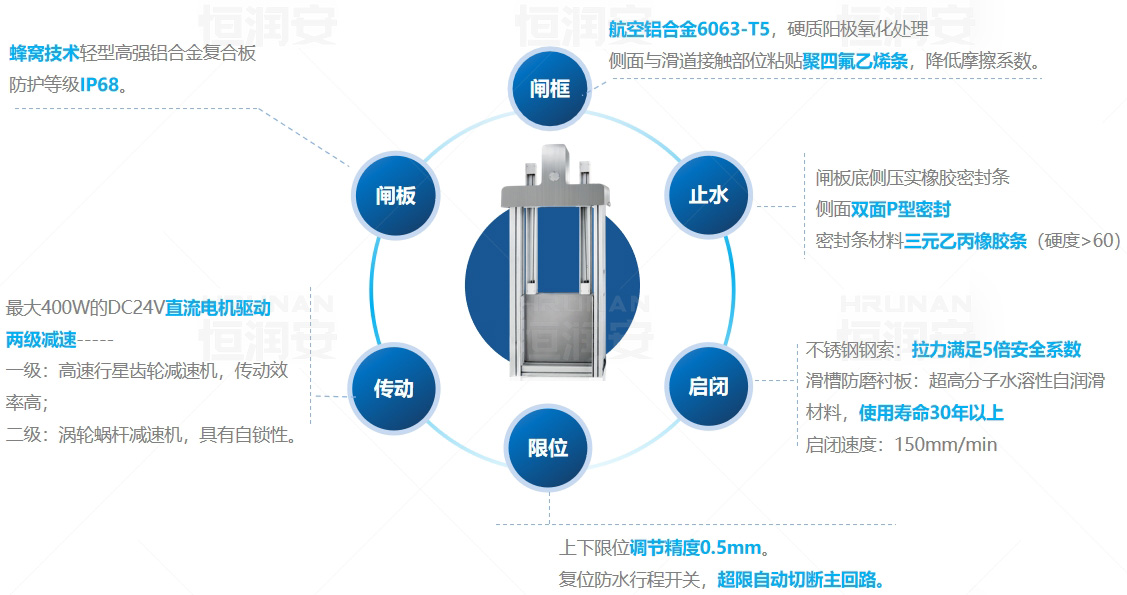

 产品特点及优势:

(1)产品充分考虑灌区没有市电的野外场景,从机械结构设计和控制器功能开发等各个方面对产品能耗进行优化完善。设备待机功耗≤60mA,闸门运行功耗≤1500mA。

(2)闸门框自主开模设计,采用6061高强度铝合金加工而成。

(3)闸门板采用轻型高强铝合金复合蜂窝板,在保证止水强度的前提下最大限度降低闸门板自重。

(4)兼容动态止水和静态止水两种止水方案,保障闸门的密封性。

(5)启闭机采用蜗轮蜗杆结构,具有反向自锁性能。

(6)内置电流检测、双重限位检测、闸门开度检测,确保闸门运行安全。

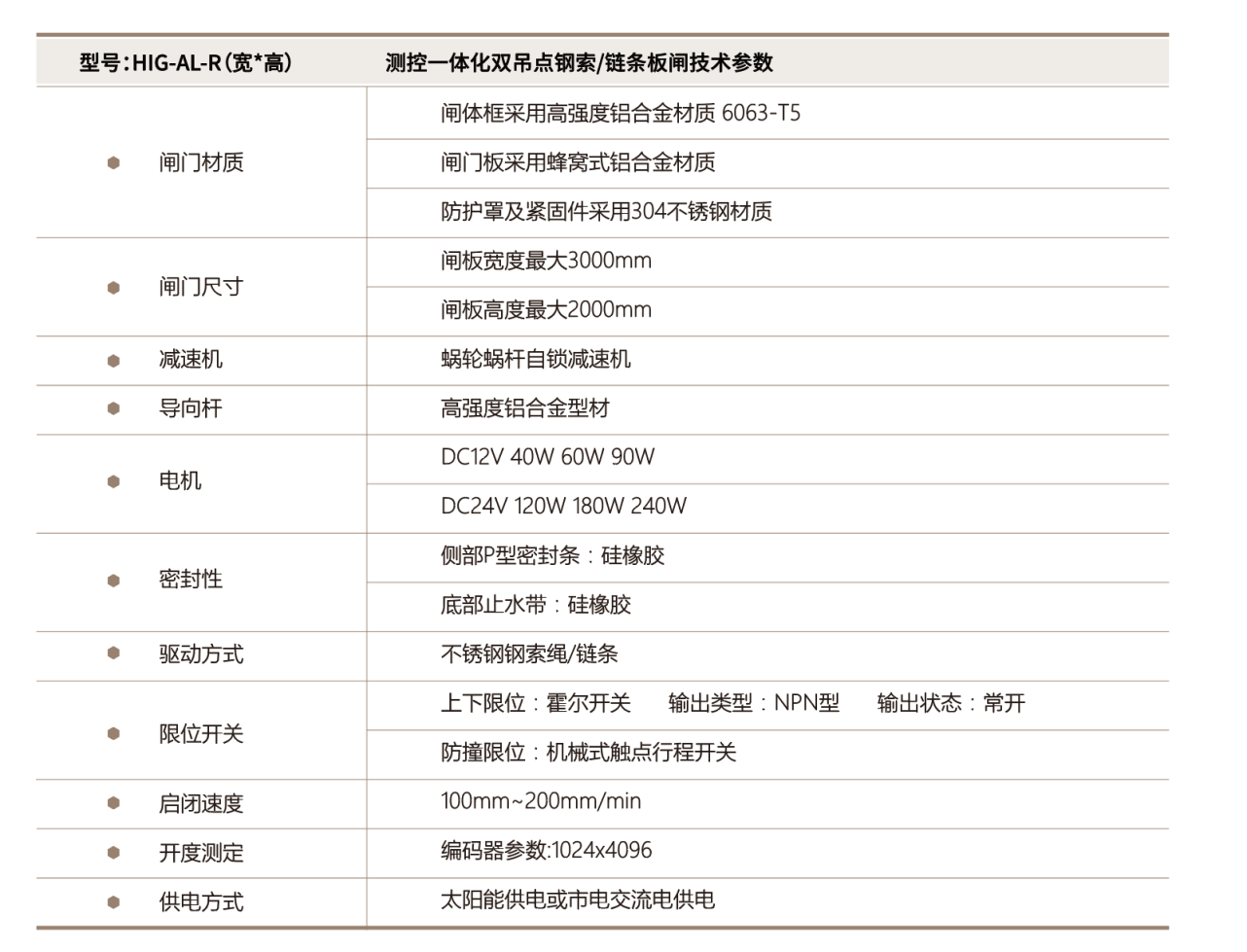

技术参数:


型号:HIG-AL-R(宽*高)
技术参数

闸门材质

闸体框采用高强度铝合金材质 6063-T5

闸门板采用蜂窝式铝合金材质

防护罩及紧固件采用304不锈钢材质

闸门尺寸

闸板宽度最大3000mm

闸板高度最大2000mm

减速机

减速机 蜗轮蜗杆自锁减速机

导向杆

高强度铝合金型材

电机

DC12V 40W 60W 90W

DC24V 120W 180W 240W

密封性

侧部P型密封条:硅橡胶

底部止水带:硅橡胶

驱动方式

钢索绳:不锈钢钢索/链条

限位开关

上下限位:霍尔开关 输出类型:NPN型 输出状态:常开

防撞限位:机械式触点行程开关

启闭速度

100mm~200mm/min

开度测定

编码器参数:1024x4096

供电方式

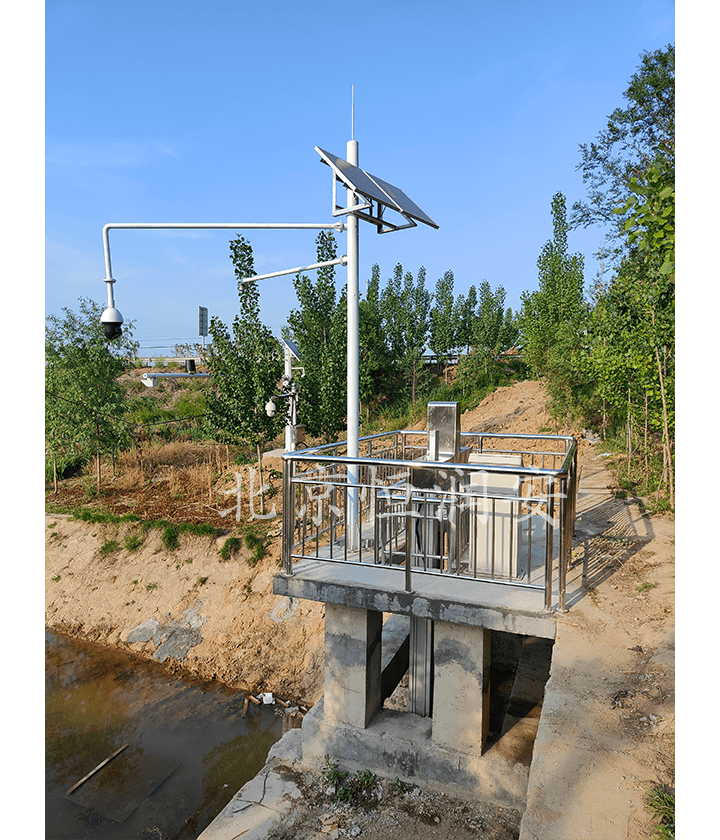

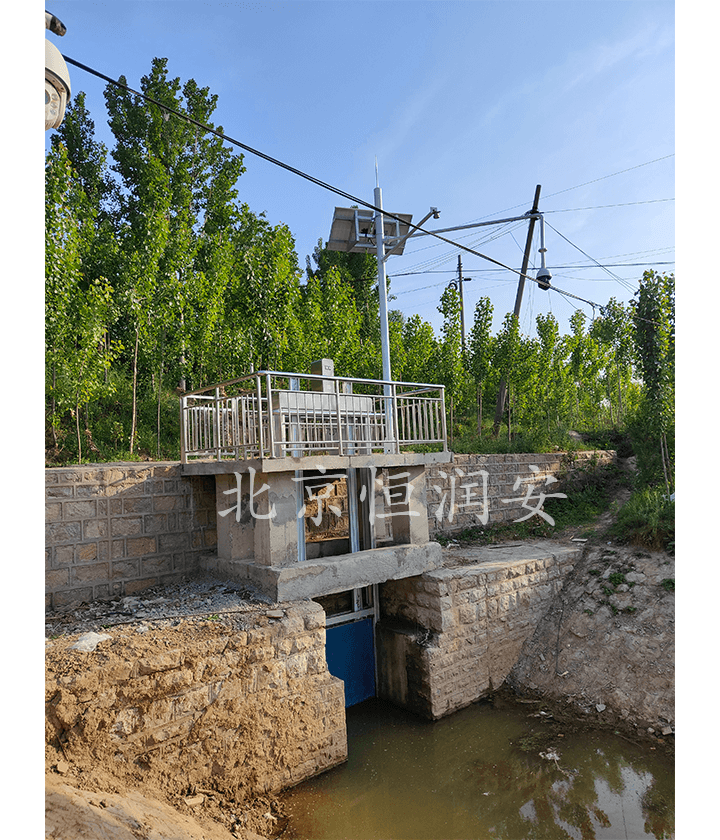

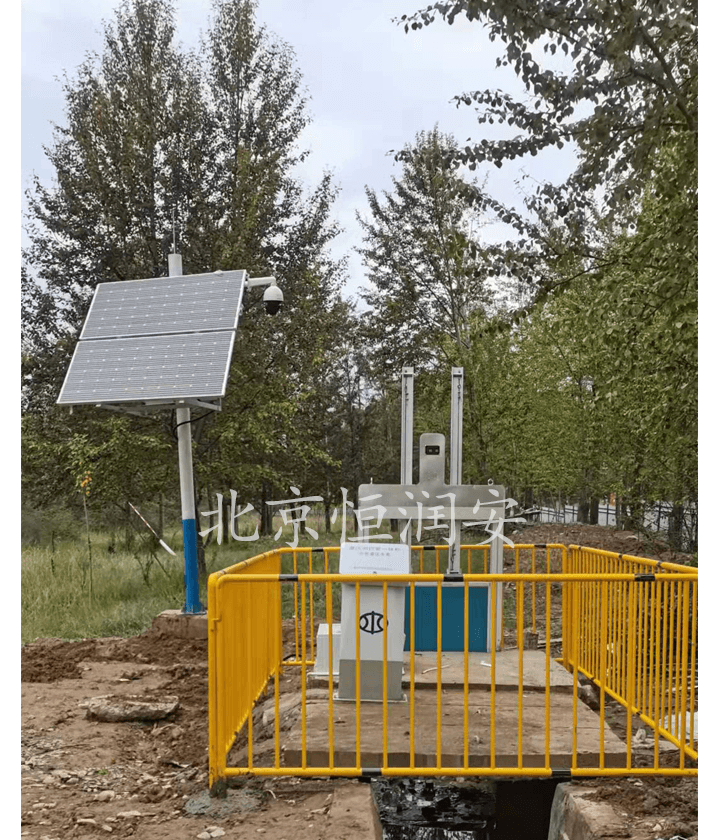

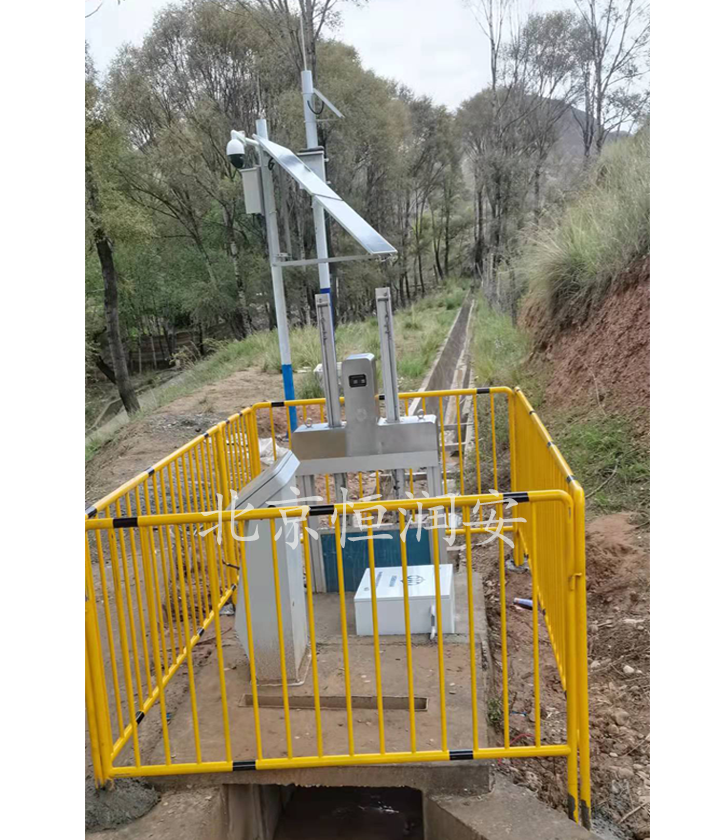

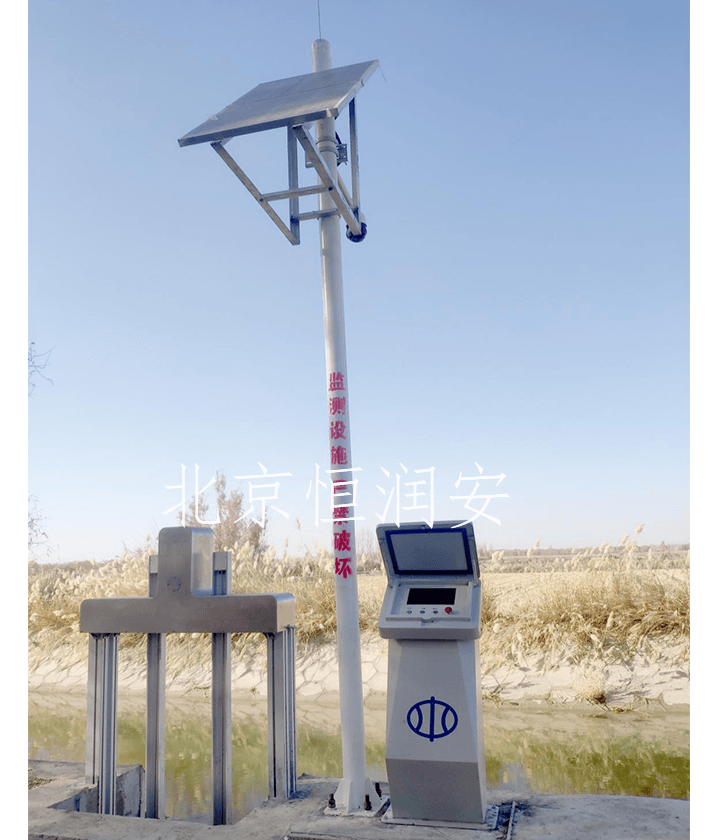

太阳能供电或市电交流电供电
