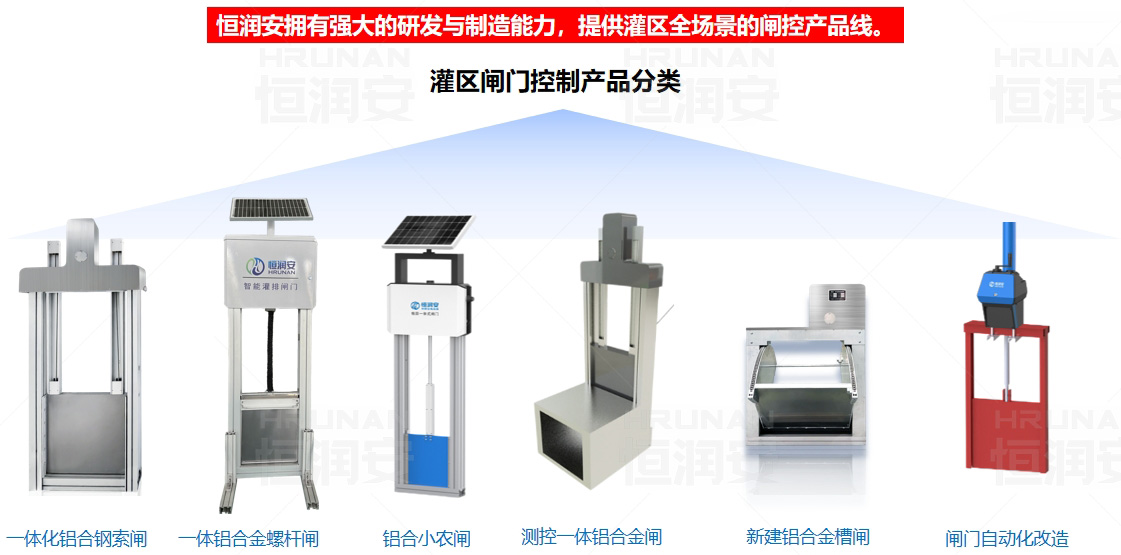

新建闸门

测控一体化螺杆闸

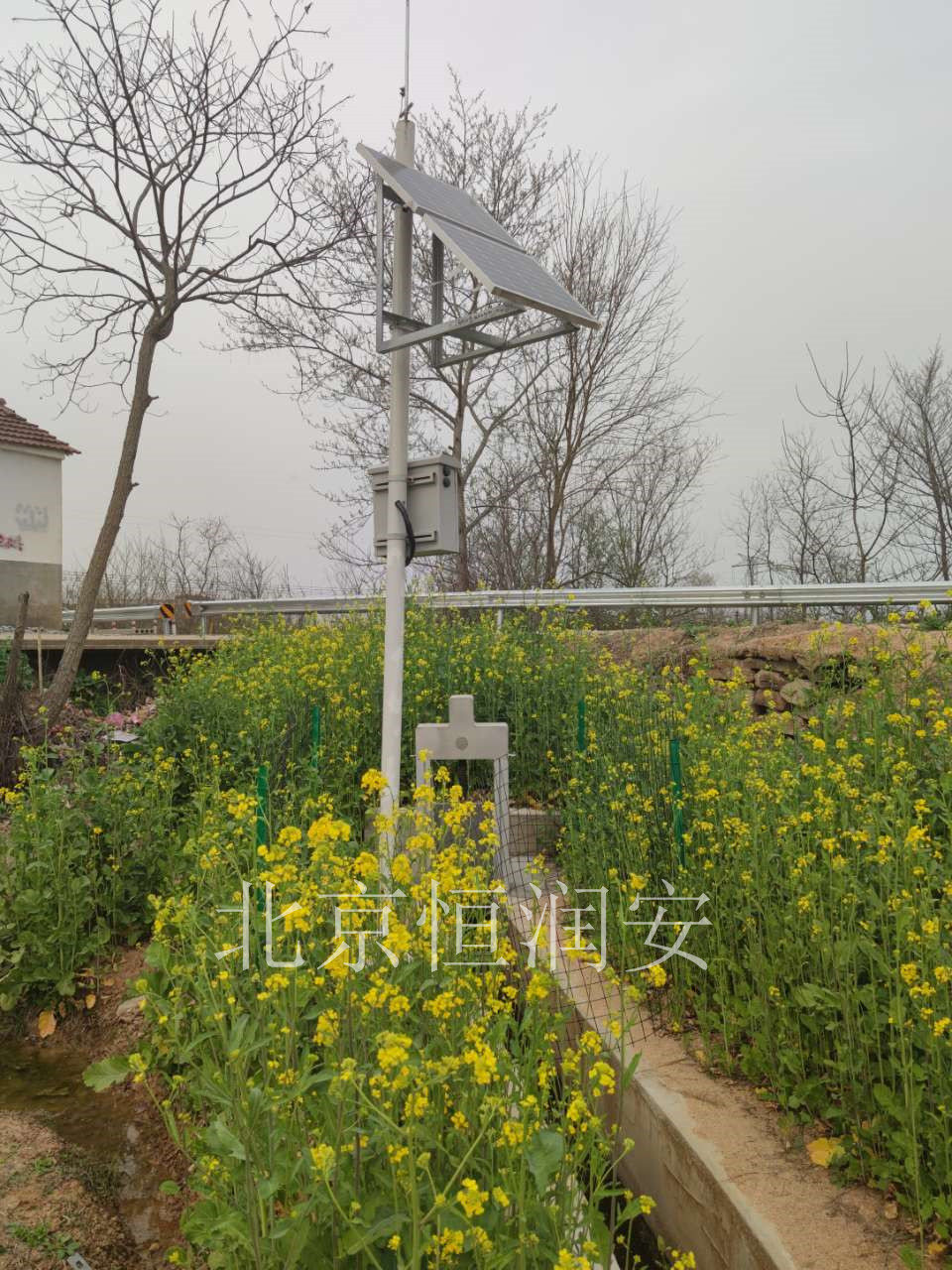

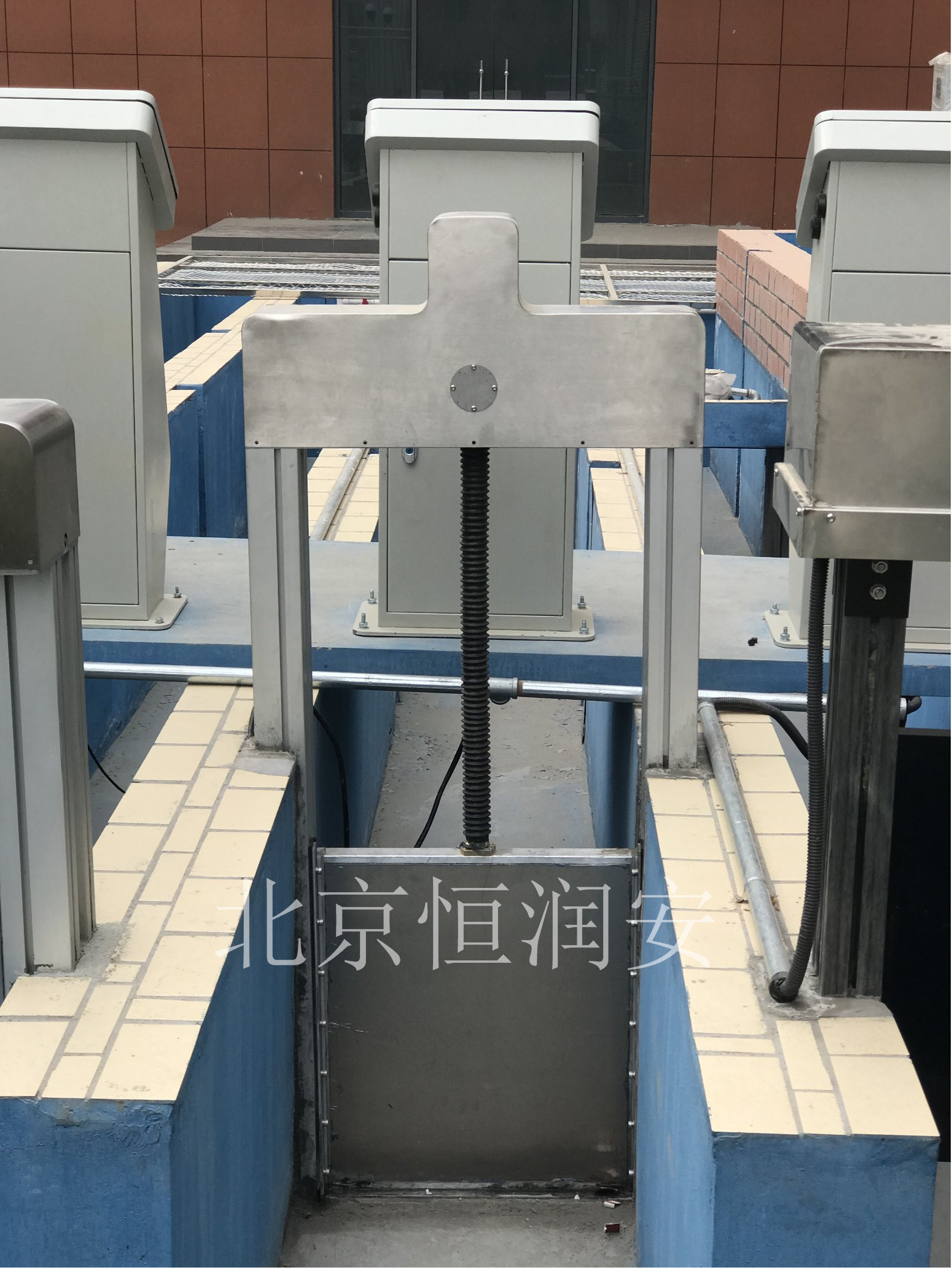

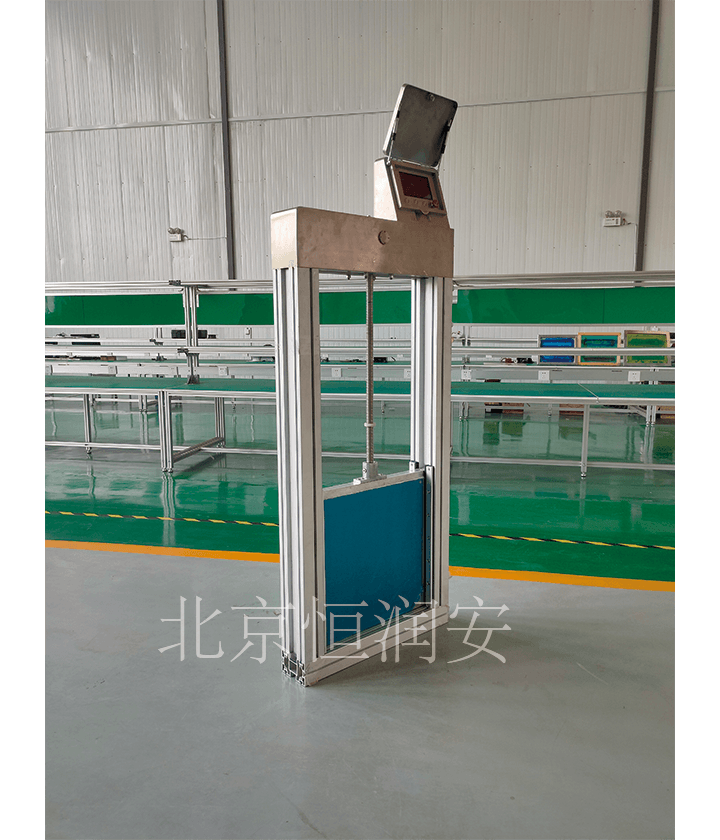

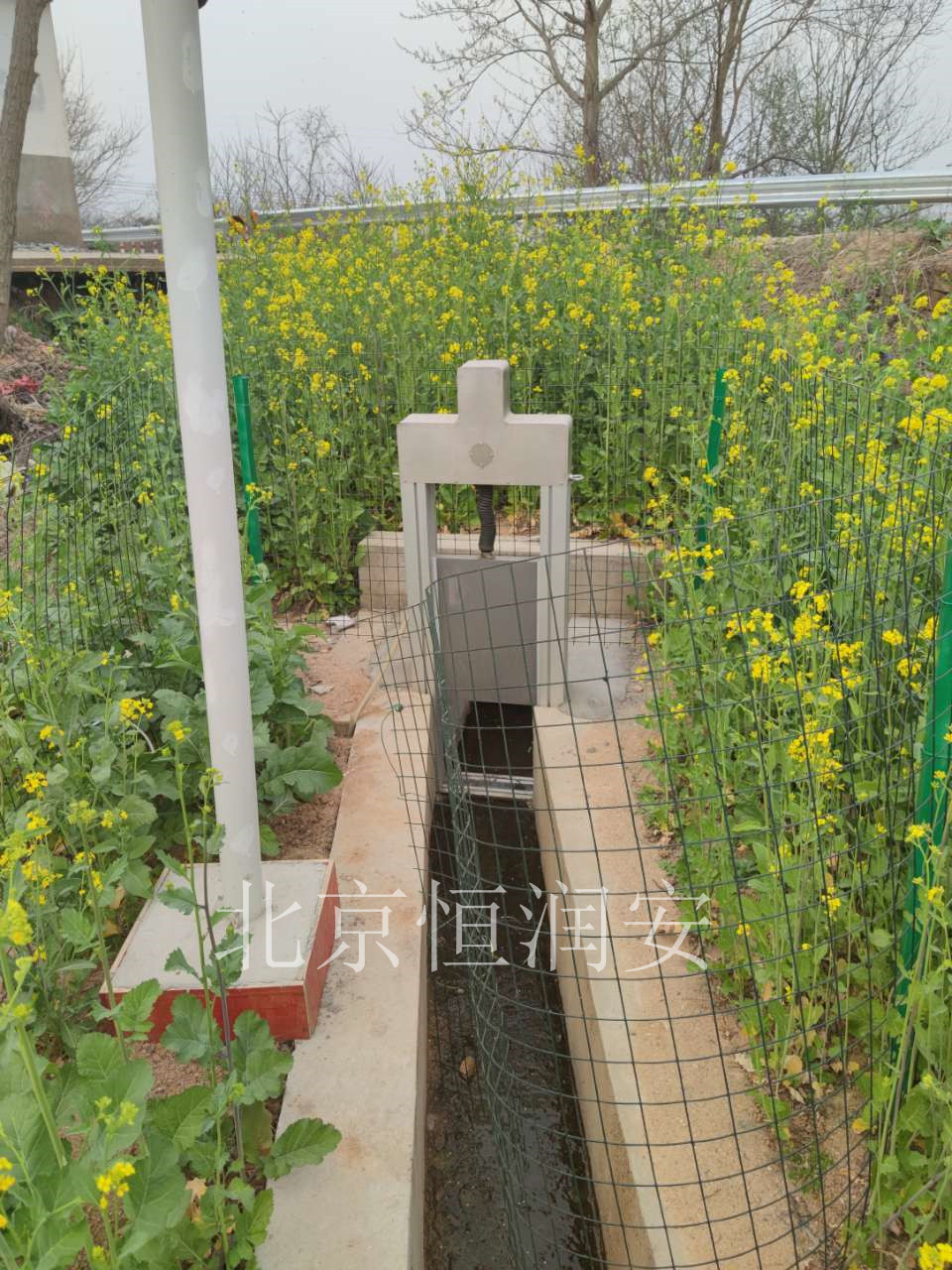

新建单螺杆启闭测控一体化闸门

集闸体、闸门控制、太阳能供电系统集成为一体

门框采用高强度铝合金精制 强度高 耐候性强

闸板采用蜂窝铝强度增强技术 能耗低 结构紧凑

传动部位为全封闭结构 防水 防尘 密封性好

螺杆304不锈钢隐藏式设计

内置电流检测 双重限位检测 闸门开度检测


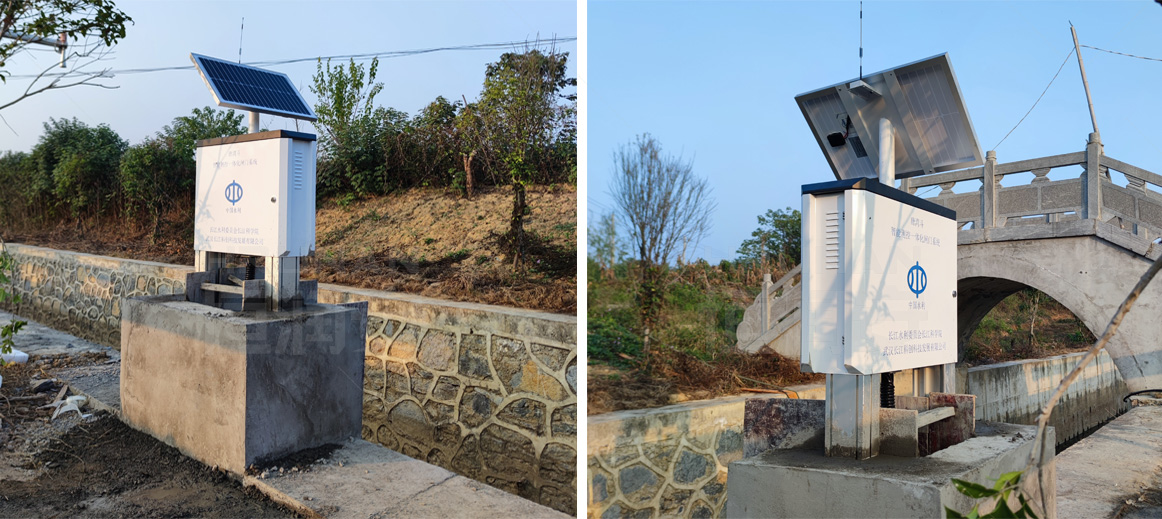

本产品具有闸体运行可靠、高精度闸门控制、太阳能驱动、无线电通信等优点,是一款专门针对灌区农田灌溉研发,集闸体和闸门控制、太阳能供电系统于一体的螺杆闸门

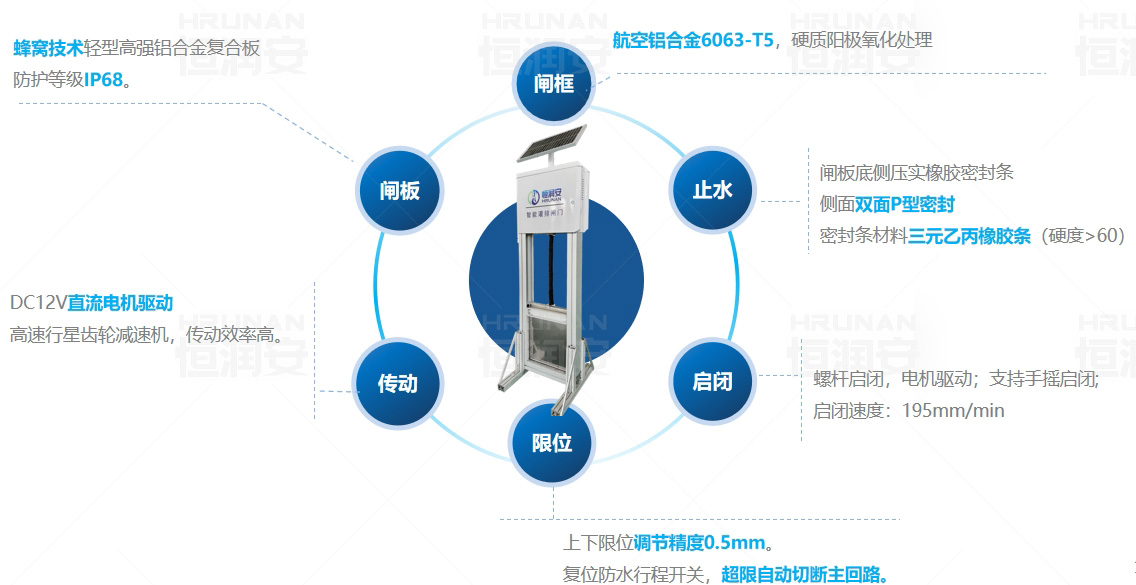

结构及布局:

闸门主要由闸体、启闭机构、控制系统、供电系统4个部分组成。闸体由立柱、底槛、横梁、闸板、螺杆、止水密封组成;启闭机构由启闭机、手动启闭机构、减速电机及联轴器组成;控制系统由操作面板(自带触摸屏和按键)、闸控器、电源转换模块、视频模块等组成;供电系统由太阳能电池板、立杆、蓄电池(地埋)等组成。

产品特点及优势:

1) 一体化高度集成---集闸体、闸门控制、太阳能供电系统集成为一体;

2) 40年以上使用寿命---铝合金主体及不锈钢螺杆耐腐蚀材料,运动副采用超高分子耐磨材料;

3) 超强功能控制器---集本地与远程控制于一体,及时采集传输图片和视频;

4) 低能耗---采用高分子低摩擦运动副;

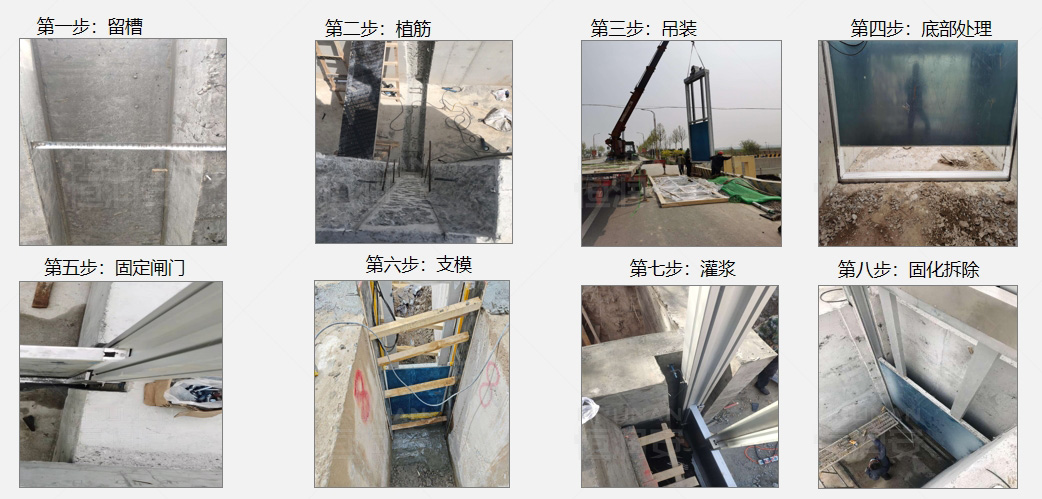

5) 便捷安装与调试---整体安装、一键式校准;

6) 舒适的操作体验---操作面板简洁、自带触摸显示屏;

7) 环境适应性强---工作温度-20℃至70℃,适应各种水质。

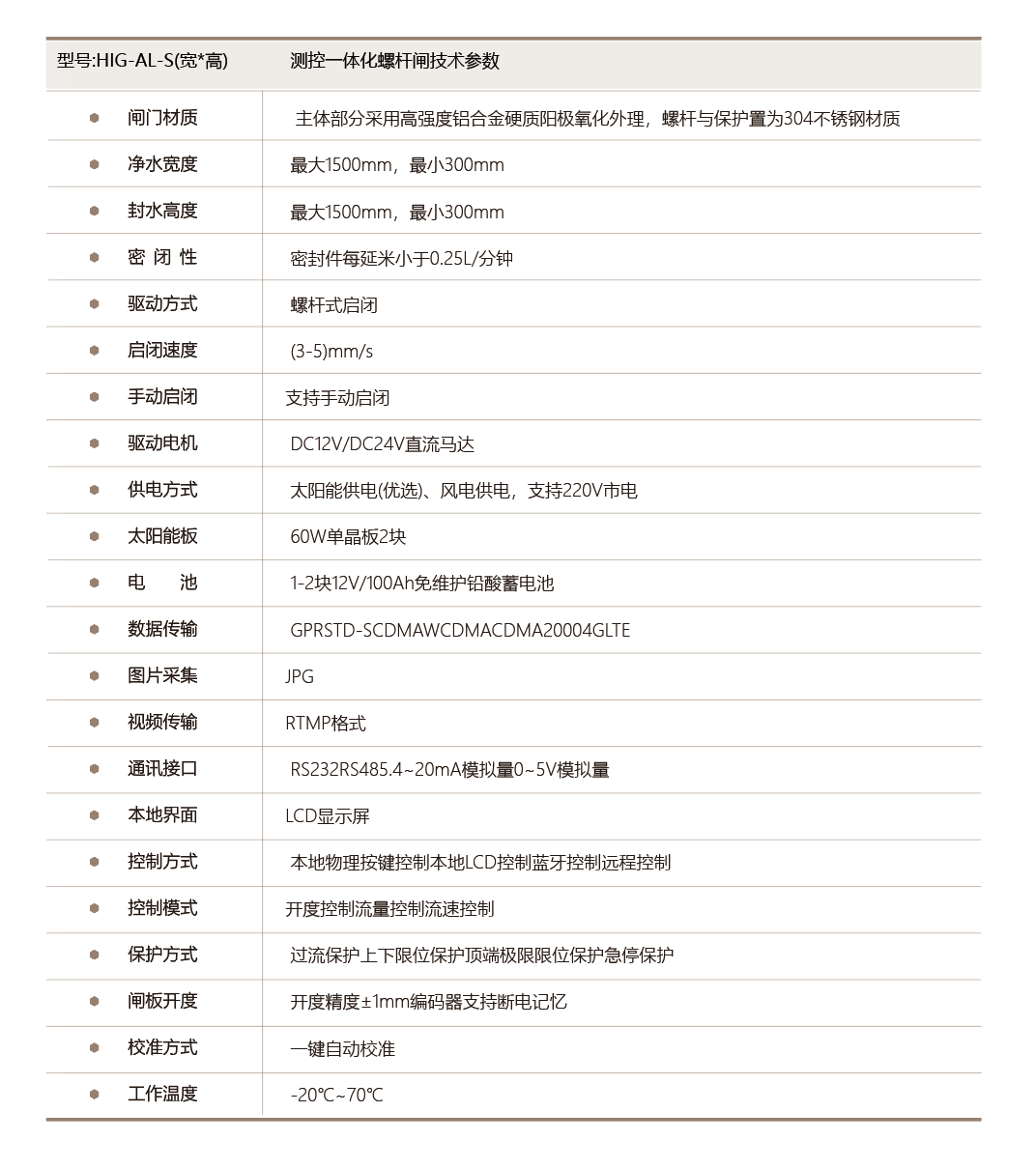

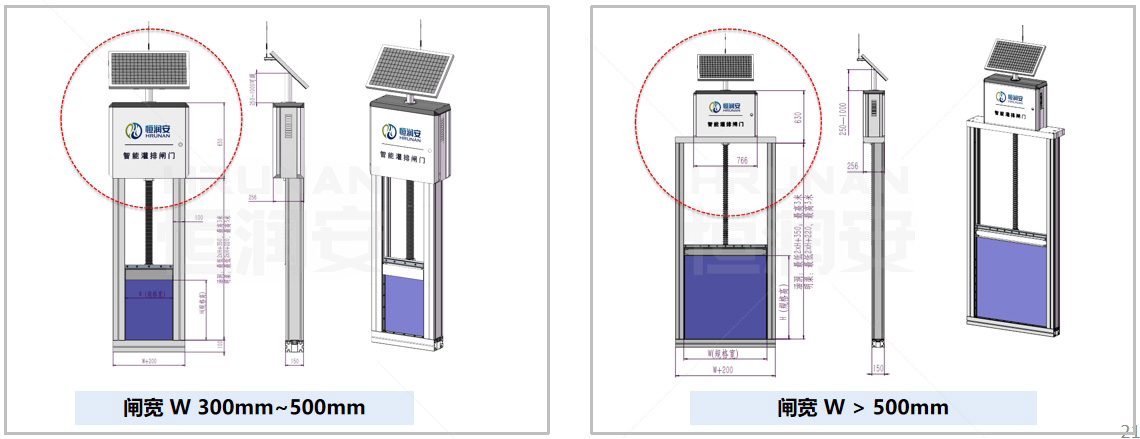

型号:HIG-AL-S (宽*高)
技术参数

闸门材质

主体部分采用高强度铝合金硬质阳极氧化处理,螺杆与保护罩为304不锈钢材质

净水宽度

最大1500mm,最小300mm

封水高度

最大1500mm,最小300mm

密闭性

密封件每延米小于0.25L/分钟

驱动方式

螺杆式启闭

启闭速度

(3-5)mm/s

手动启闭

支持手动启闭

驱动电机

DC12V/ DC24V直流马达

供电方式

太阳能供电(优选)、风电供电,支持220V市电

太阳能板

60W单晶板2块

电池

1-2块12V/100Ah免维护铅酸蓄电池

数据传输

GPRS, TD-SCDMA, WCDMA, CDMA2000,4GLTE

图片采集

JPG

视频传输

RTMP格式

通讯接口

RS232, RS485, 4~20mA模拟量,0~5V模拟量

本地界面

LCD显示屏

控制方式

本地物理按键控制,本地LCD控制,蓝牙控制,远程控制

控制模式

开度控制,流量控制,流速控制

保护方式

过流保护,上下限位保护,顶端极限限位保护,急停保护

闸板开度

开度精度±1mm,编码器支持断电记忆

校准方式

一键自动校准

工作温度

-20℃~70℃
