测控一体化槽闸

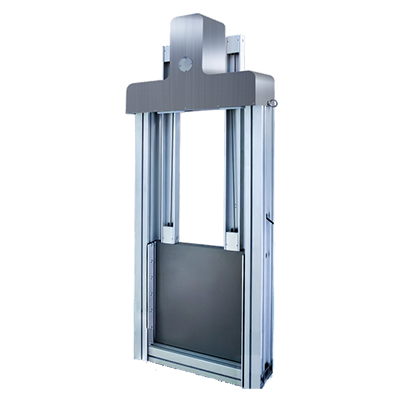

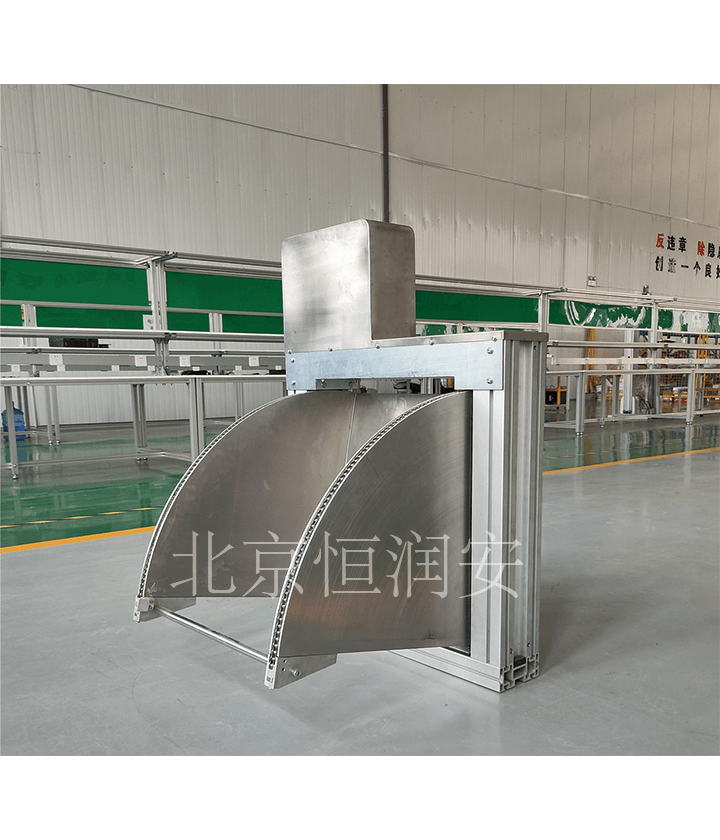

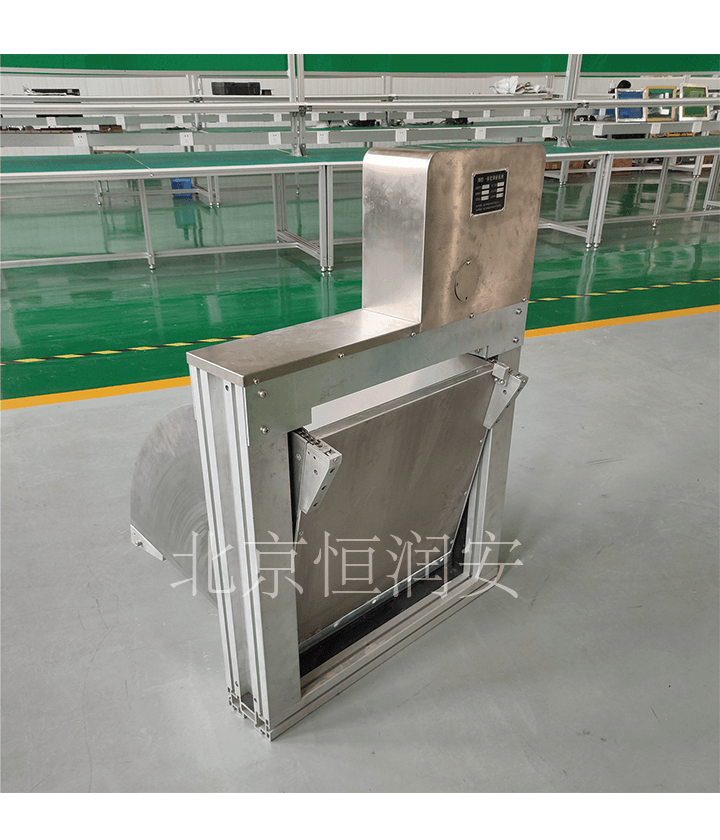

新建测控一体化翻斗槽闸

针对灌区农田灌溉集流量计量和闸门控制于一体

精准流量计量 高精度闸门控制 太阳能驱动

低功耗 及时采集传输图片和视频

闸门具备现场手动电动控制 远程APP控制

操作面板简洁 自带触摸显示屏

超长使用寿命 运动副采用超分子耐磨材料

这是一款专门针对灌区农田灌溉研发,集流量计量和闸门控制于一体的闸门,具有精准流量计量、高精度闸门控制、太阳能驱动、无线电通信等优点。

 结构及布局:

闸门分为闸体、控制系统、供电系统3个部分。闸体机构由立柱、翻斗、驱动、止水密封、控制传感器(上下限位、安全限位、开度传感器)和水位计六部分组成。

流量计量:在自由流和淹没流条件下,闸门通过自身测得上游水位和闸门开度,并将采集水位和开度信息传输给控制器,控制器通过堰槽流量计算公式(可调整系数修正)进行计算。

闸门控制:闸门具备现场手动控制、现场电动控制、远程APP控制等功能;通过带断电记忆功能的编码器进行开度控制。

水位测量:水位测量通过非接触式超声波或电子水尺采集水位信息。水位计隐藏式安装,也可根据客户要求进行调整安装位置。

 产品特点及优势

1) 集流量计量和闸门控制为一体;

2) 40年以上使用寿命---铝合金主体及不锈钢链条耐腐蚀材料,运动副采用超高分子耐磨材料;

3) 控制器超强功能---集本地与远程控制为一体,及时采集传输图片和视频;

4) 低能耗---采用高分子低摩擦运动副;

5) 便捷安装与调试---整体安装、一键式校准;

6) 舒适的操作体验---操作面板简洁、自带触摸显示屏;

7) 环境适应性强---工作温度-20℃至70℃,适应各种水质。

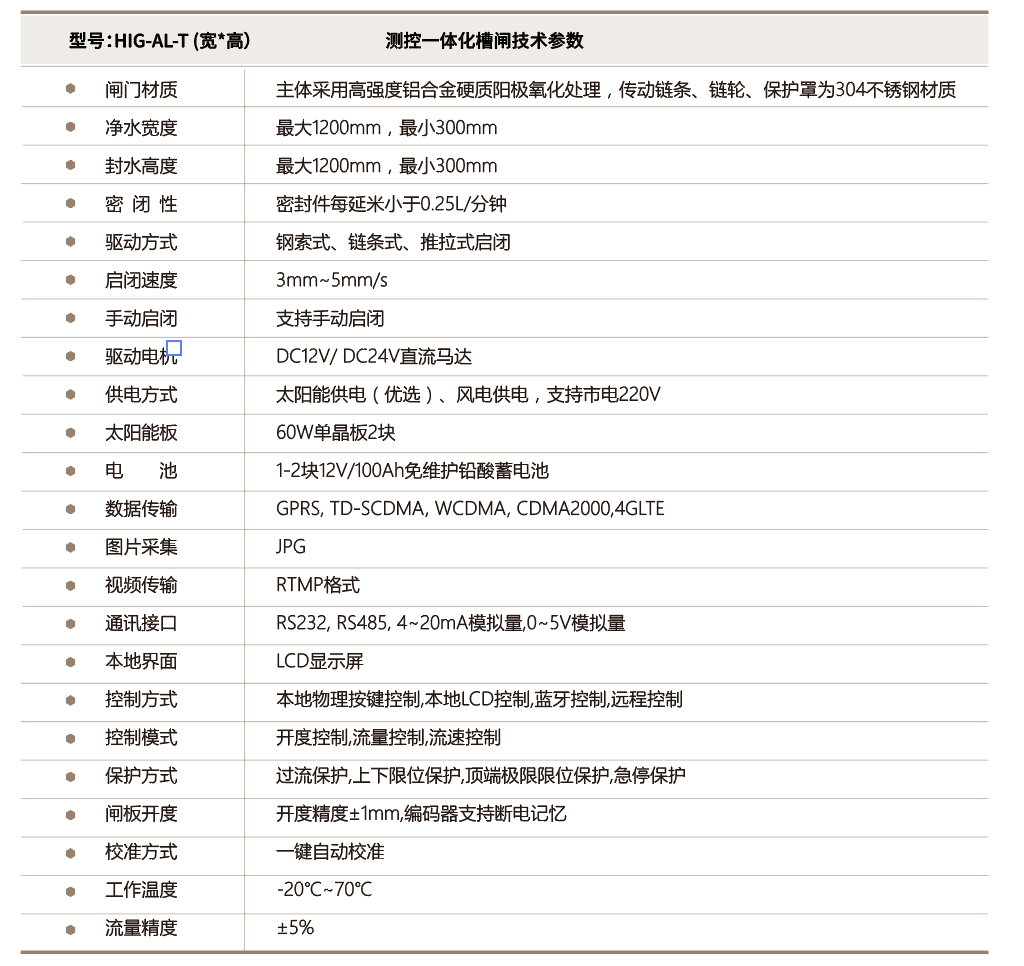

型号HIG-AL-T (宽*高)
技术参数

闸门材质

主体部分采用高强度铝合金硬质阳极氧化处理,传动链条、链轮、保护罩为304不锈钢材质

净水宽度

最大1200mm,最小300mm

封水高度

最大1200mm,最小300mm

密闭性

密封件每延米小于0.25L/分钟

驱动方式

钢索式、链条式、推拉式启闭

启闭速度

3mm~5mm/s

手动启闭

支持手动启闭

驱动电机

DC12V/ DC24V直流马达

供电方式

太阳能供电(优选)、风电供电,支持市电220V

太阳能板

60W单晶板2块

电池

1-2块12V/100Ah免维护铅酸蓄电池

数据传输

GPRS, TD-SCDMA, WCDMA, CDMA2000,4GLTE

图片采集

JPG

视频传输

RTMP格式

通讯接口

RS232, RS485, 4~20mA模拟量,0~5V模拟量

本地界面

LCD显示屏

控制方式

本地物理按键控制,本地LCD控制,蓝牙控制,远程控制

控制模式

开度控制,流量控制,流速控制

保护方式

过流保护,上下限位保护,顶端极限限位保护,急停保护

闸板开度

开度精度±1mm,编码器支持断电记忆

校准方式

一键自动校准

工作温度

-20℃~70℃

流量精度

±5%
