魔方家族

HLU-3800系列
高度集成小型化一体化智能遥测终端机

创新之作颠覆用户对常规野外监测站的认知

高度融合集成 模块化功能 只换不修

模块化设计适配绝大多数的现场传感器

“魔方家族”高度集成的内部电路和结构设计

高辨识度的外观设计 产品级测站管理

只换不修,降低了对运维人员的技术要求

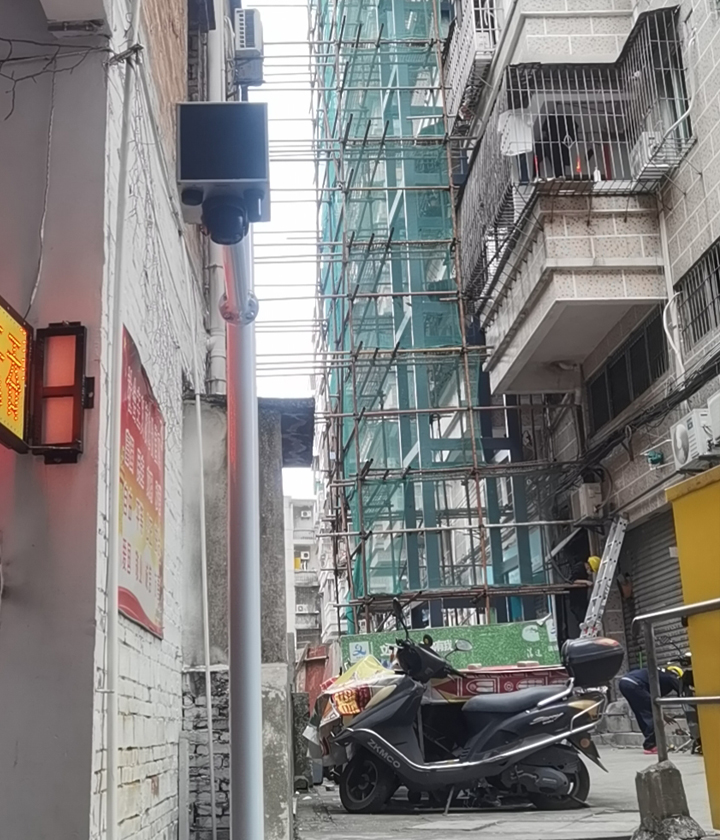

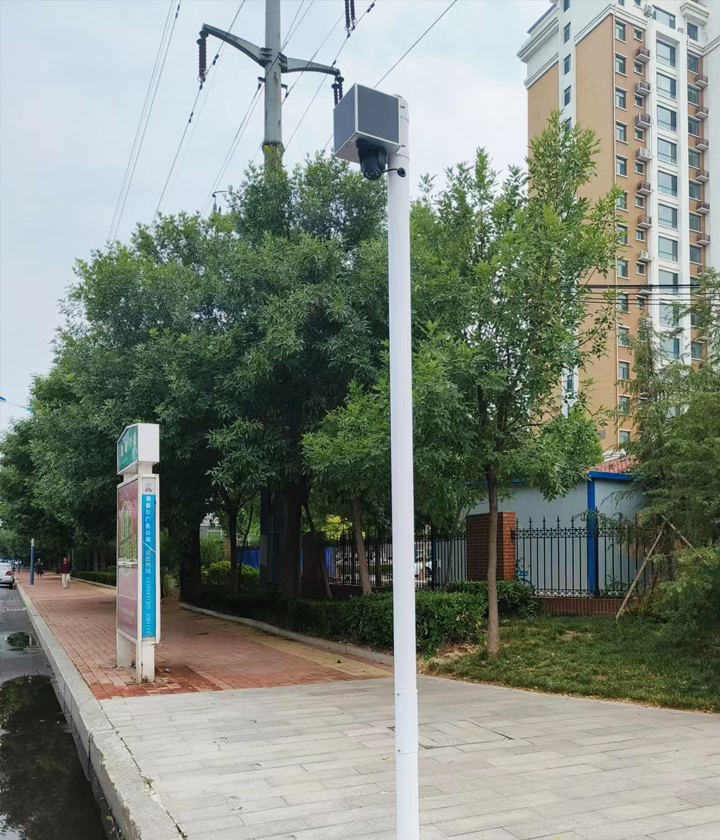

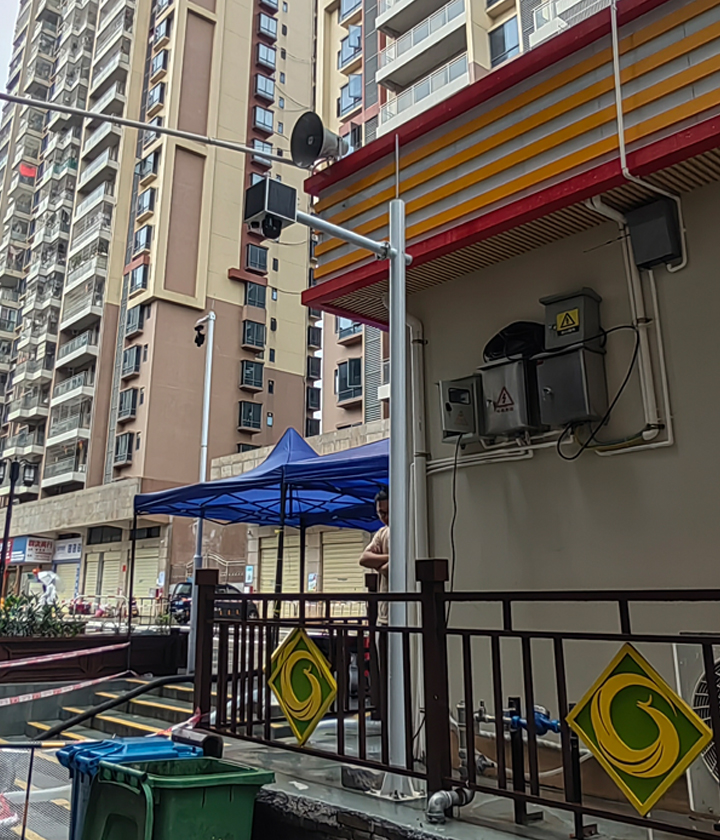

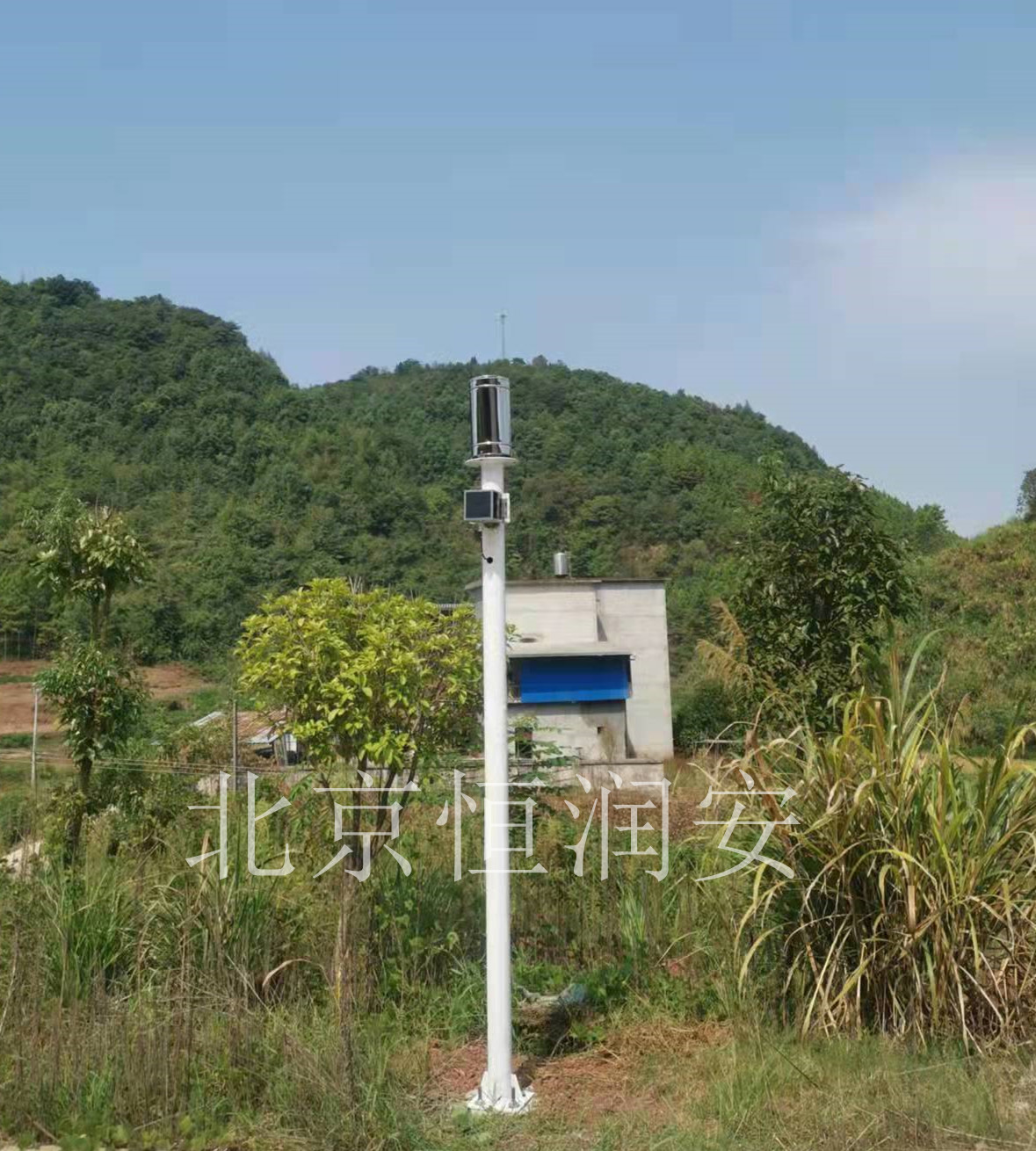

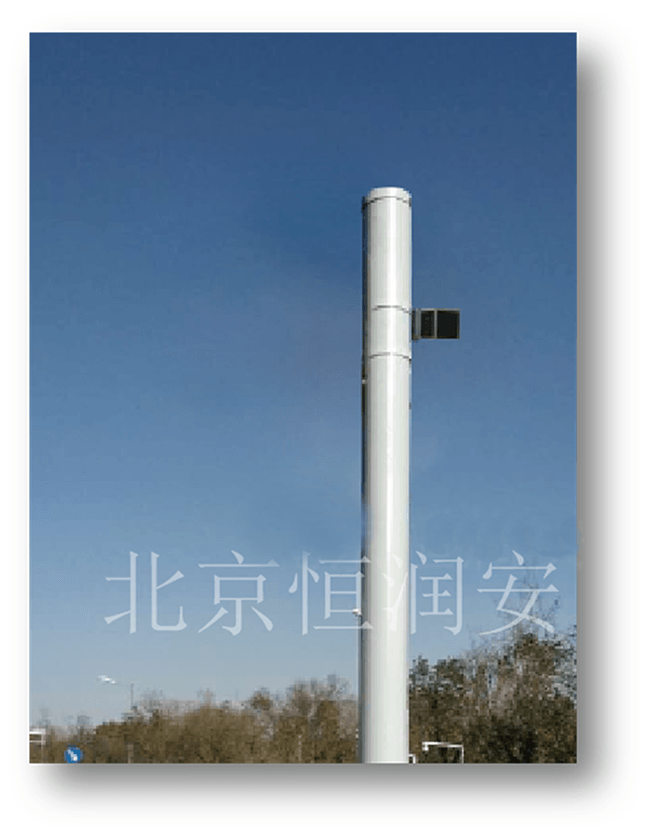

应用智慧城市 桥梁及建筑物监测等户外环境

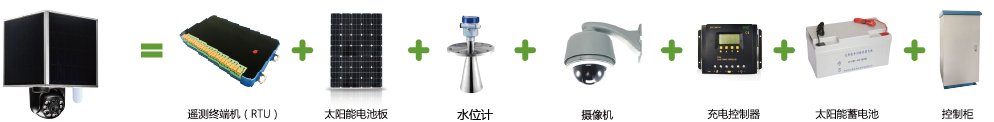

HLU-3810/3815/3820遥测终端机外观呈正方形,形似魔方,外观设计简洁大方,磨砂质感的面板给铝合金外壳增加了温润柔和之感。它如同魔法盒子般高度集成,将遥测终端机、太阳能电池板、充电控制器、太阳能蓄电池、控制柜融为一体,复杂的内部结构使其与“魔方”之名高度匹配。一体化的特性使其无需进行复杂的附属设备安装,大大的提高了安装、调试、维修的工作效率。它自带太阳能电池板,使用时无需另铺设市电,降低产品供电成本的同时节能环保,加之其良好的防水性能,可以更好的适用于智慧城市、桥梁及建筑物监测等户外环境。


产品特点

○ 高度融合,颠覆用户对常规野外监测站的认知                                ○ 防水及防高温设计,确保设备稳定的工况运行环境

○模块化,无需改动软件即可适配绝大多数现场传感器                      ○ 产品小型化、定制化,用户可根据项目需求多样选择

○ 只换不修,节省运维成本,提高运维效率



描述
说明

内置电池

10400mAH @3.7V 集成光伏充电

峰值工作电流

500mA @3.7V

平均工作电流

100mA @3.7V

平均待机电流

<30uA @3.7V

防护等级

IP66

人机交互

手机APP (WIFI/BLE)

通讯方式(选配)

4G全网通、NB-IoT

数据存储

内置 16Mbyte 数据存储器

主机定位

选配内置 GPS 定位

开关量输入(DI)

2路

串行数据端口

1路 RS485

模拟量输入端口

2路 (0.05%分辨率,默认 4~20mA,可选配电压采集)

开关量输出

1路 (吸收电流模式)

24V 定压输出

2路,24V 100mA 可控定压输出

工作温度

-40°C至+70°C

工作湿度

0~95% 不结露

平均无故障工作时长

>25000h

主机尺寸

100*100*100(mm)
